Güç Sistemleri İçin Düşük Voltajlı Aşırı Dalgalanma Engelleyici
LV aşırı gerileme durdurucusu, UL sertifikalı yüksek performanslı MOV'u temel bileşenler olarak benimser; yüksek patlama deşarj kapasitesi ve düşük voltaj koruma seviyesi vardır. Yıldırım çarpması ve diğer elektrik kaynakları nedeniyle güç hattındaki geçici aşırı gerilimi etkili bir şekilde bastırabilir.
Temel Özellikler
- Ultra hızlı yanıt süresi (nanosaniyeler)
- Düşük kalıntı gerilim ve stabil koruma
- UL1449 4. derecesine uygun, IEEE Std C62.11™
Uygulamalar
Transformatör için transformatör ikincil burçlarında düşük voltajlı yan koruma için, geçici dalgalanmaların zararlı etkilerine karşı transformatonun sorunsuz çalışmasını sağlamak amacıyla tasarlanmıştır.
-

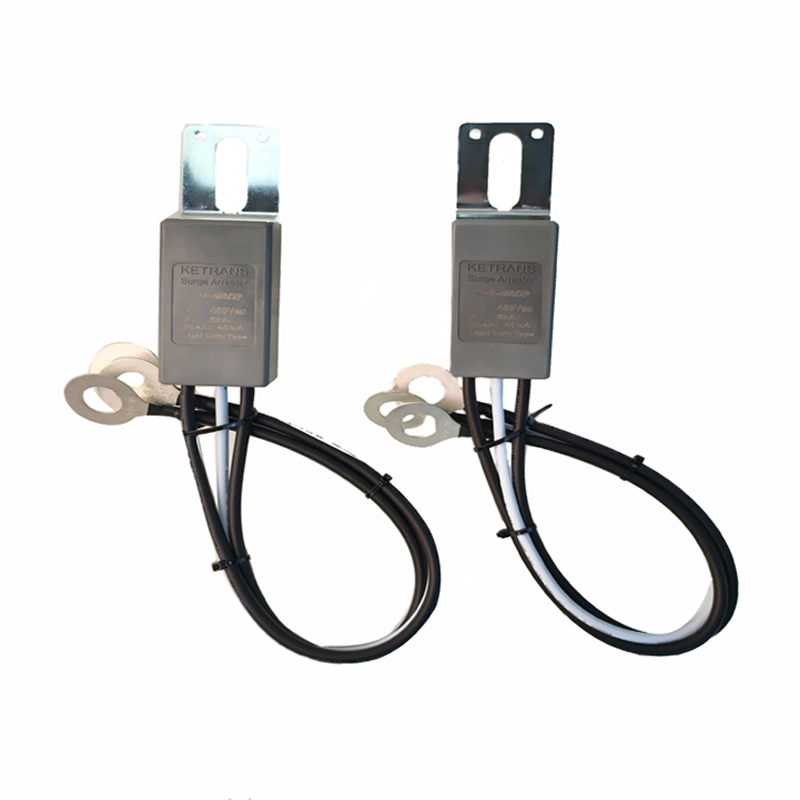

480V Tek Fazlı LV Tutucu- Model No.: KT40-480V/2P
- Güç Sistemi: 240/480V (bölünmüş fazlı)
- MOCV: 550Vac
Daha Fazla Bilgi Edinin -

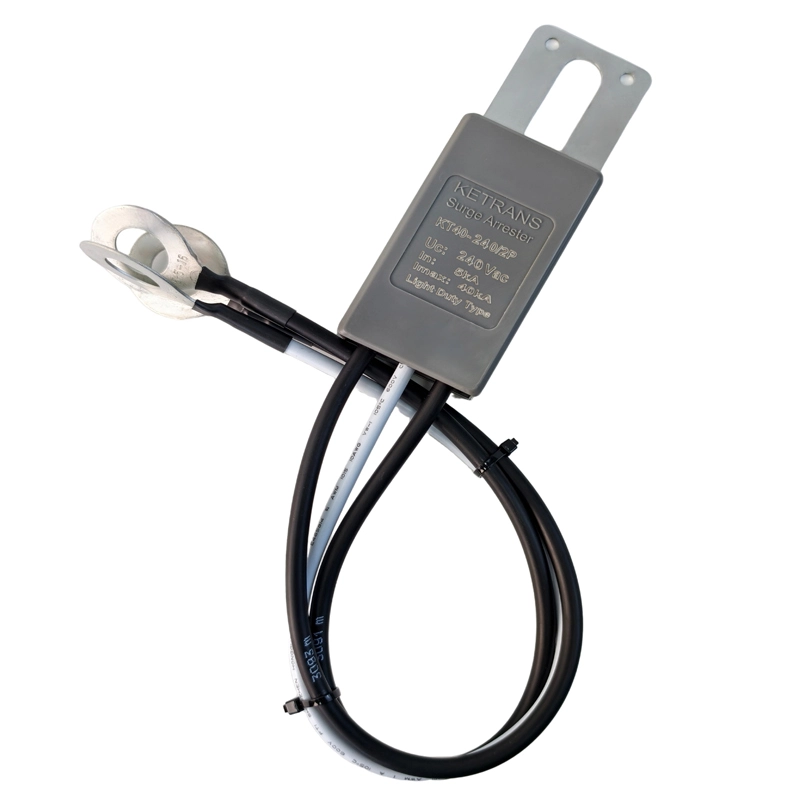

240V Tek Faz LV Tutucu- Model No.: KT40-240/2P
- Güç Sistemi: 120/240Vac (Bölünmüş fazlı)
- MOCV: 420V (460V opsiyonel)
Daha Fazla Bilgi Edinin -

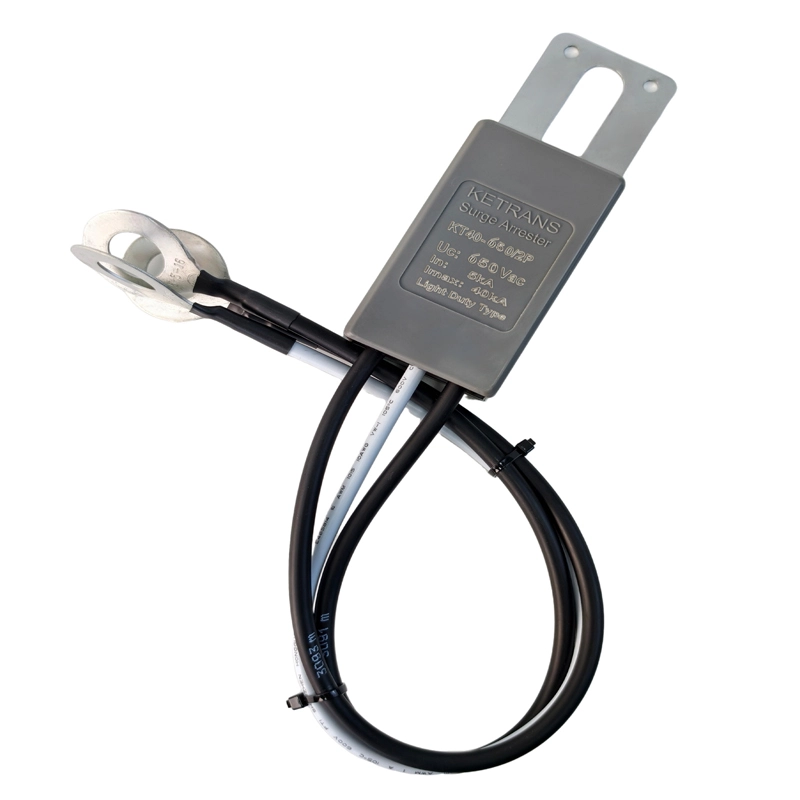

650V Tek Fazlı LV Tutucu- Model No.: KT40-277/S
- Güç Sistemi: 277Vac (tek fazlı)
- MOCV: 650 Vac
Daha Fazla Bilgi Edinin
Çalışma İlkesi
Bu tutucular, patlama olayları sırasında direnci hızla değiştiren çinko oksit (ZnO) varistorları kullanır. Bir dalgalanma olduğunda, varistor anında iletser ve fazla akımı toprağa yönlendirir ve voltajı güvenli bir seviyeye sabitler.
Kurulum ve Önlemler
- Sistem girişine veya dağıtım paneli bus barına takın.
- Topraklama direncini ≤10Ω ve minimum kablo uzunluğu sağlayın.
- Tam koruma için devre kesicilerle koordine edin.
- Bağlantı kesicinin durumunu düzenli olarak kontrol edin ve hasarlı üniteleri değiştirin
Seçim Rehberi
- Seçim için temel parametreler şunlardır:
- Nominal voltaj (Un),
- maksimum sürekli çalışma voltajı (Uc),
- nominal deşarj akımı (In),
- maksimum deşarj akımı (Imax),
- koruma modu,
- çevresel koşullar.
Sıkça Sorulan Sorular
S1: Tek fazlı düşük voltajlı patlama durdurucusu kurarken topraklama gereksinimleri nelerdir?
C1: Topraklama sağlam ve güvenilir olmalıdır, topraklama direnci genellikle 4Ω'den fazla olmamalıdır. Yeterli kesit alanına sahip topraklama kablosu kullanılmalıdır; genellikle 6mm²'den az olmayan bakır çekirdekli bir tel ve topraklama kablosu topraklama direncini ve endüktansını azaltmak için mümkün olduğunca kısa ve düz olmalıdır.
S2: Tek fazlı düşük voltajlı bir patlama durdurucusunun sızdırma akımı nasıl test edilir?
C2: Ölçüm için taşınabilir bir sızıntı akımı analizörü kullanılabilir. Normal koşullarda sızıntı akımı 1mA'nın altında olmalıdır. Eğer 2mA'yı aşarsa, bu dalgalanma durdurucusunun potansiyel bir arızası olduğunu ve daha fazla inceleme veya değişim gerektirdiğini gösterebilir.
S3: Maksimum sürekli çalışma voltajı (Uc) ile nominal voltaj arasındaki fark nedir?
C3: Nominal voltaj, dalgalanma durdurucusunun uzun süre dayanabileceği maksimum etkili voltajdır, maksimum sürekli çalışma voltajı (Uc), dalgalanma durdurucusunun bu voltajı aşmadan sürekli çalışabileceği en yüksek voltajdır. Uc genellikle nominal voltajdan biraz daha yüksektir. 480V sistemlerde ise aşırı çıkış durdurucuların Uc değeri genellikle 510V veya daha yüksek olabilir.
