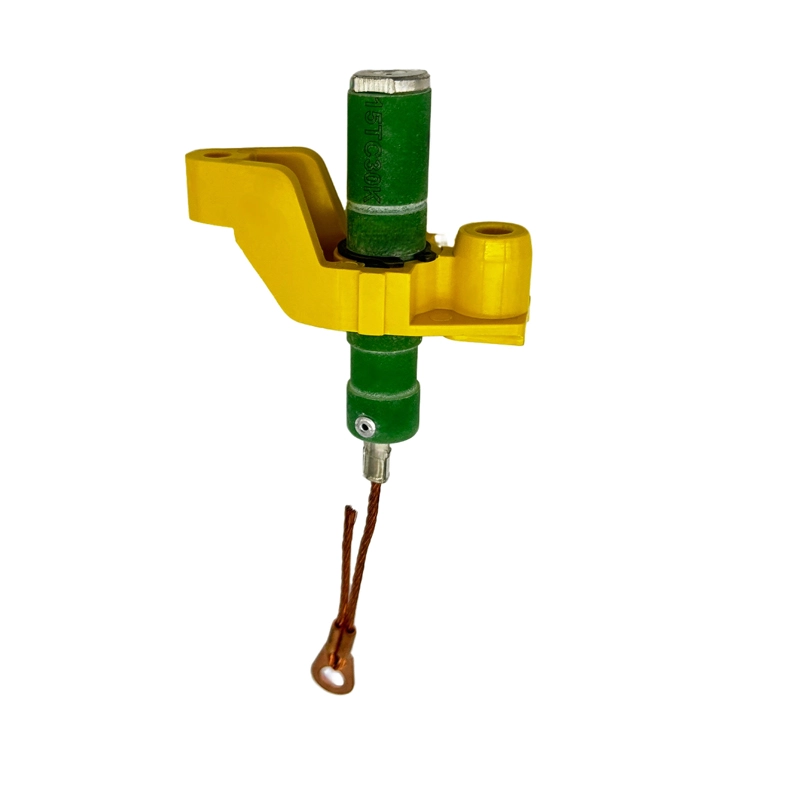

Yüksek Voltaj Çıkarma Sigortası
Yağ içinde batırılmış yüksek voltajlı sigorta bağlantısı, dağıtım trafolarının korunması, basit yapı, güçlü kırma kapasitesi ve güvenilir performans için tasarlanmıştır
Trafosu ağdan ayırarak aşırı akımdan korur. Dağıtım transformatörünün içine monte edildiğinde, burçdan gelen yüksek voltajlı kablosu birincil sargının yüksek voltajlı kablosuna bağlanır. Tamamen Kendini Koruma (CSP) Teknolojisinin önemli bir bileşenidir
Özellik
- Nominal voltaj aralığı: 10kV ile 36kV arasında
- Yüksek kırma kapasitesi ve hızlı çalışma performansı
- Güçlü sızdırmazlık performansı, Kompakt boyut
- Yük anahtarları veya devre kesicilerle kullanılabilir
Seçim İpuçları
- Transformatör kapasitesine göre nominal akım seçin.
- Sistem çalışma voltajı ≥ gerilim derecesini sağlayın.
- Match bushing ve HV lead bağlantı tipi.
- Sigorta elemanı ve bağlantı bütünlüğünü periyodik olarak kontrol edin.
Teknik Parametre Tablosu
1. Model ve spesifikasyon

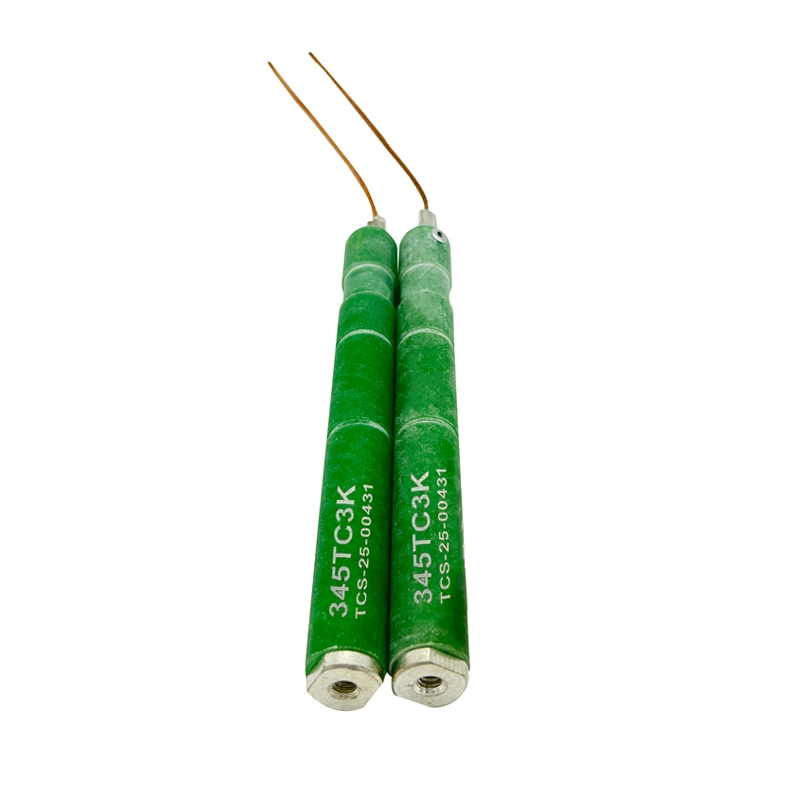

| 15kV sınıfı | 23kV sınıfı | 34.5kV sınıfı | Eğriye bakın |
|---|---|---|---|
| 15TC6K | 23TC6K | 345TC6K | 6K |
| 15TC8K | 23TC8K | 345TC8K | 8K |
| 15TC10K | 23TC10K | 345TC10K | 10K |
| 15TC12K | 23TC12K | 345TC12K | 12K |
| 15TC15K | 23TC15K | 345TC15K | 15K |
| 15TC20K | 23TC20K | 345TC20K | 20K |

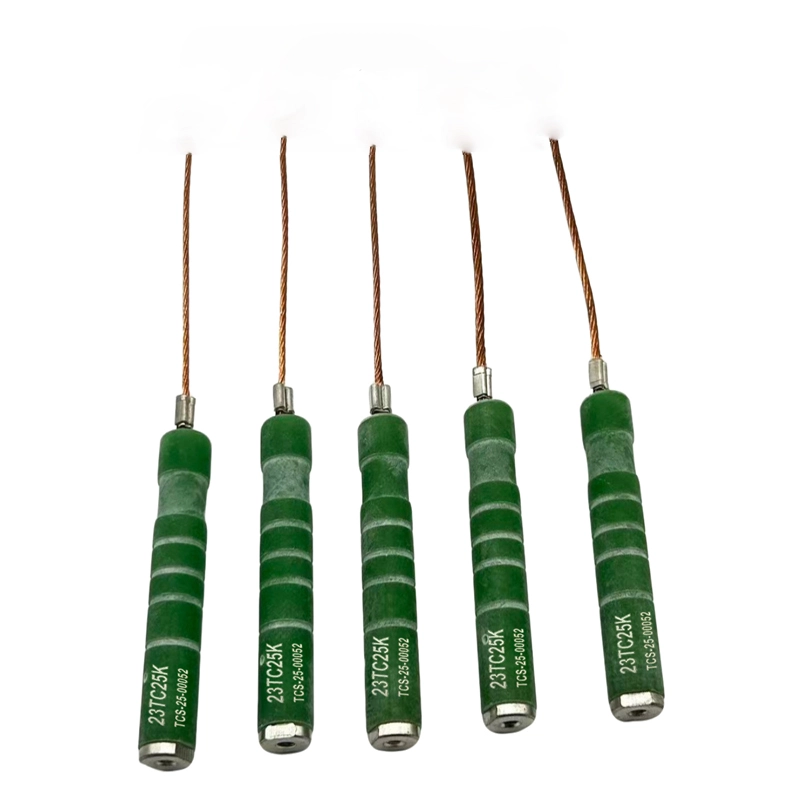

| 15TC25K | 23TC25K | 345TC25K | 25K |
| 15TC30K | 23TC30K | 345TC30K | 30K |
| 15TC40K | 23TC40K | 345TC40K | 40K |
| 15TC50K | 23TC50K | 345TC50K | 50K |
| 15TC60K | 23TC60K | 345TC60K | 60K |
2. binterrupting derecesi, Uygulama Voltajı tek fazlı hattı topraktan ve/veya üç fazlı hatttan hattına
| Kesinti Derecesi | |
|---|---|
| Uygulama Voltajı | Kesinti Derecesi (rms simetrik amperler) |
| 7.2KV | 3500 |
| 12.0KV | 3000 |
| 14.4KV | 2500 |
| 23.0KV | 1200 |
| 34.5KV | 1200 |
Kurulum Boyutu
Uygulamalar
|
10kV–20kV dağıtım transformatörleri |
CSP tipi yağ daldırmalı devre kesici trafoları |
|
Endüstriyel ve kamu elektrik sistemleri |
Yüksek voltajlı birincil koruma devreleri |
SSS:
S1: Yağ daldırılmış CSP dağıtım transformatörü için doğru yüksek voltajlı sigorta nasıl seçilir?
C1: Lütfen trafo kapasitenizi ve yüksek voltaj ucundaki voltajı belirtin. Mühendislerimiz sizin için doğru sigorta eğrisini 2 saat içinde seçecek.
S2: Çıkarma sigortası ile akım sınırlayıcı sigorta arasındaki fark nedir?
C2: Çıkarma sigortaları, ark söndürme için gaz çıkarma kullanır ve dış mekan sistemleri için idealdir; akım sınırlayıcı sigortalar ise zirve hata akımlarını azaltır ve iç kapalı anahtar ekipmanları için uygundur.
S3: Güç dağıtım sigortaları bağlantısı yeniden kullanılabilir mi?
C3: Operasyondan sonra sigorta bağlantısı veya tüpü değiştirilmelidir—yeniden kullanılamaz.
S4: Yağ daldırılmış yüksek voltajlı sigorta bağlantısını kurarken nelere dikkat etmeliyiz?
C4: Doğru montaj yönünü, temiz yalıtım yüzeylerini, sıkı teması ve güvenli boşlukları sağlayın.
