480V Tek Fazlı LV Tutucu
- Model: KT40-480/2P
KT40-480/2P Aşırı Dalgalanma Koruyucu Cihaz (SPD), 480V AC Bölünmüş Faz sistemler için tasarlanmıştır. Yıldırım çarpmaları veya anahtarlama işlemleri nedeniyle oluşan geçici aşırı voltajlara karşı güvenilir koruma sağlar ve patlama voltajını güvenli bir seviyeye indirir. Endüstriyel, ticari ve dağıtık enerji sistemlerinde yaygın olarak kullanılır.
Düşük kayıp, Yüksek kesinti kapasitesi
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
Tam Sertifika
Teknik Özellikler
| Model No. | KT40-480/2P |
| Güç Sistemi Birleşme | 240/480V(split phase) |
| Maksimum sürekli çalışma voltajı (AC) MOCV | 550 Vac |
| Nominal deşarj akımı (8/20us) Gir | 5KA |
| Maksimum deşarj akımı (8/20us) Imax | 40KA |
-
Standartlar
KT40-480/2P Düşük voltajlı yıldırım çubuğu, çerçeve tutucu olarak yüksek kaliteli 304# paslanmaz çelik (Krom kaplama ile) kullanır ve PC/ABS alaşımlı malzemeleri sık, su geçirmez ve alev dayanıklı bir paketle muhafaza olarak kullanılır. Zorlu doğal maruz kalma ortamlarında uzun süreli kullanım için idealdir.
❶ Model ve teknik özellikler
Model No. KT40-480/2P Tip Hafif Görev (dış mekan tipi) Mükemmel hava koşullarına dayanıklı Uygun olarak IEEE Std C62.11,UL1449 4. baskı Güç Sistemi A 120/480Vac(Bölünmüş faz Frekans 50/60Hz Maksimum sürekli çalışma voltajı (AC)MOCV 550 Vac Nominal deşarj akımı (8/20us) içinde 5kA Maksimum deşarj akımı (8/20us) lmax 40kA Voltaj impulsu (1.2/50us) BlL Dilek 10kV Maksimum Deşarj Voltajı (KV Krest) 8/20 μs Akım Dalgası @3kA <1.6kV Max @5kA < 1.8ky Max @20kA < 2.2kV Max @40kA < 2.6kV Max Sızıntı akımı IL <0.1mA Güç Frekansı Testi 50/60HZ Kuru : ≥10 KV rms (1 dakika)
Islak : ≥6KV rms (10 saniye)Çalışma sıcaklığı aralığı -40°C~ 85°C Kablo Bağlantısı L: Siyah tel; N/G: beyaz tel
Her tel 1 adet Lug(5.5-12) veya (5.5-16) ileKablo spesifikasyonu UL1015 10AWG: 390mm (terminal deliğine kadar uzunluk) destek çerçevesi 304# paslanmaz çelik (krom kaplama ile) Boyut (HxWxD) 131.4x45.5x27.5mm Koruma konutu malzemesi (Polikarbonat) PC/ABS Alaşımı
- 40°C~ 100°C (Alev geciktirici derecesi: UL94/V-0)Yalıtım Malzemesi Epoksiresen 25KV/mm
-40°C~ 160°CKoruma derecesi IP68 (veya NEMA6P)
❷ Boyutsal Çizim
-

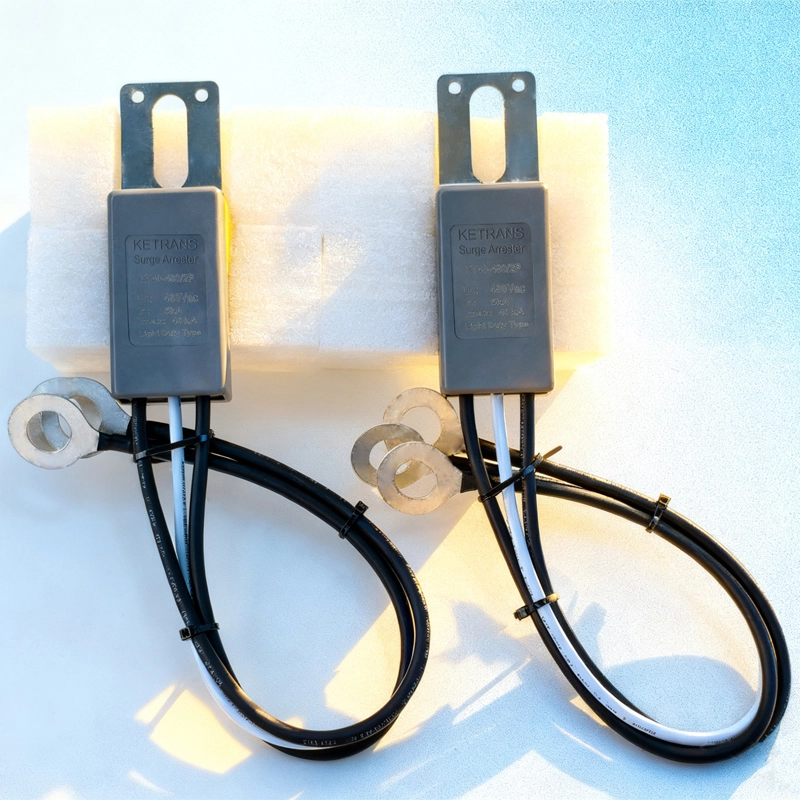

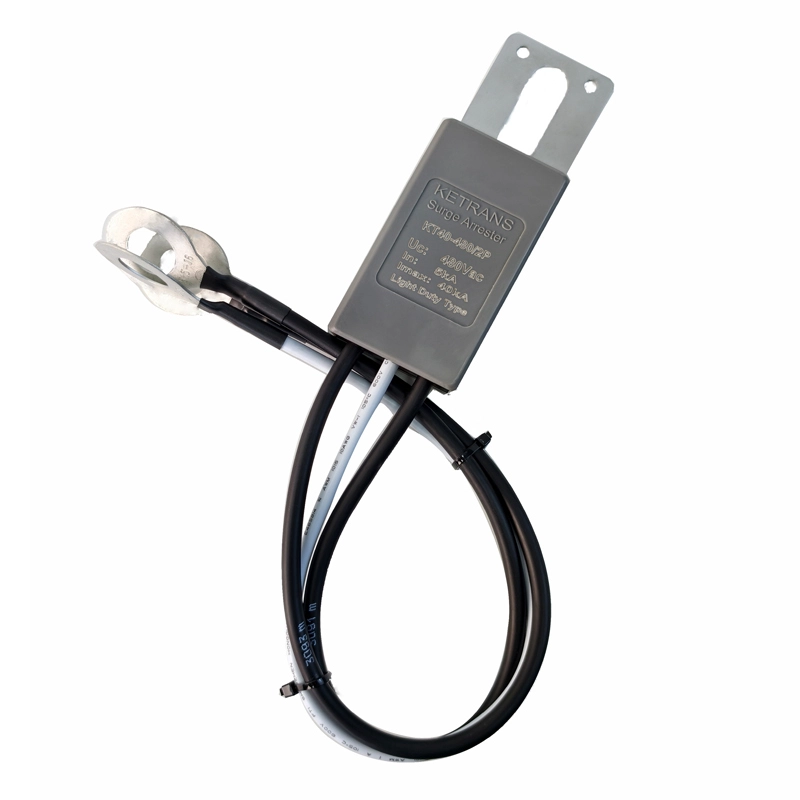

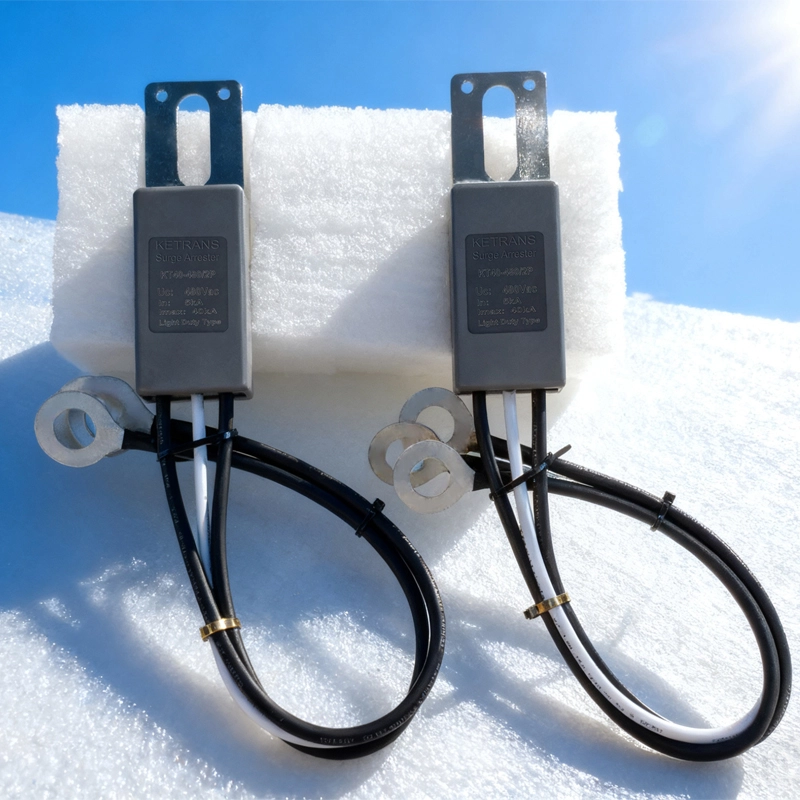

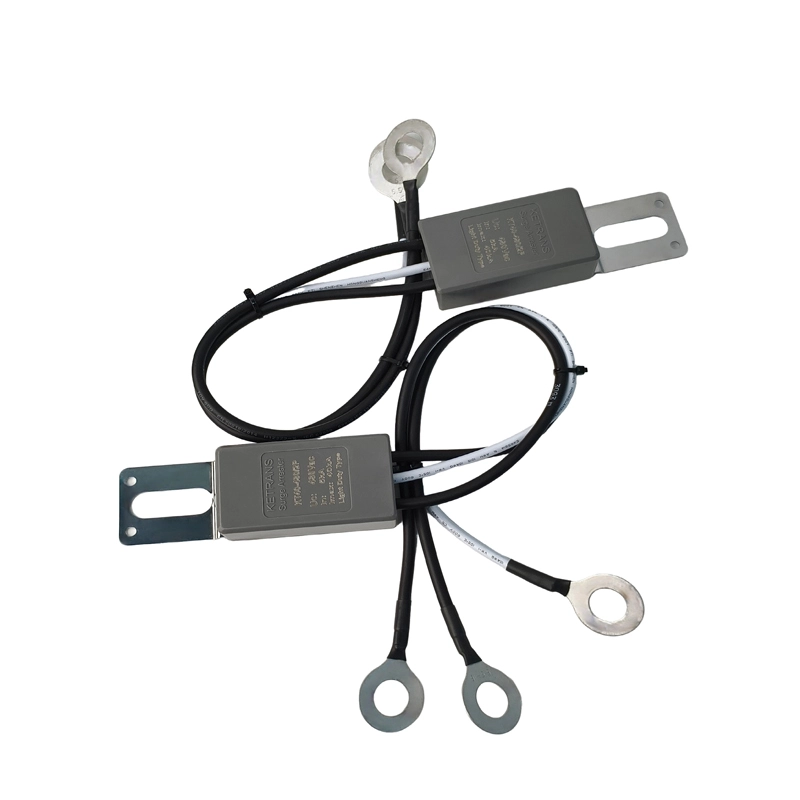

Fotoğraflar
Uygulama
-
SSS
S1: Tek fazlı düşük voltajlı bir patlama durdurucusunun nominal deşarj akımı nasıl belirlenir?
A1:It is determined based on the possible overvoltage conditions and protection requirements of the system. Generally, for a 480V system, products with a nominal discharge current (In) of 5kA – 20kA can be selected. If the system is located in an area with frequent lightning activities, a larger value should be chosen.
S2: Tek fazlı düşük voltajlı bir patlama durdurucusunun tepki süresi nedir?
C2: Modern çinko oksit aşırı gerilim durdurucuları genellikle nanosaniye aralığında tepki süresine sahiptir; bu da aşırı voltaja çok kısa sürede yanıt verebilir ve akımı hızlıca iletebiliyor. Genellikle, birkaç nanosaniye ile onlarca nanosaniye arasında olabilir.
S3: Eğer aşırı patlayıcı hizmet ömrüne ulaşmadıysa ancak birden fazla yıldırım çarpması yaşadıysa, değiştirilmesi gerekiyor mu?
C3: Belirli koşullara göre değerlendirilmesi gerekir. Eğer aşırı devre kesici bir aşırı sayacıyla donatılmışsa, sayının üreticinin belirttiği nominal sınırı aşıp aşmadığını kontrol edebilirsiniz. Eğer sayı sınıra yakın veya onu aşıyorsa veya test sırasında performans bozulması (örneğin aşırı sızdırma akımı gibi) tespit edilirse, devre durdurucu hizmet süresine ulaşmamış olsa bile değiştirilmek üzere değerlendirilmelidir.
