Batırılabilir 2X313A Üç Fazlı 3F Devre Kesici [35mm]
- Model: MT3P2X313T110
- 110°C
- 120°C
- 130°C

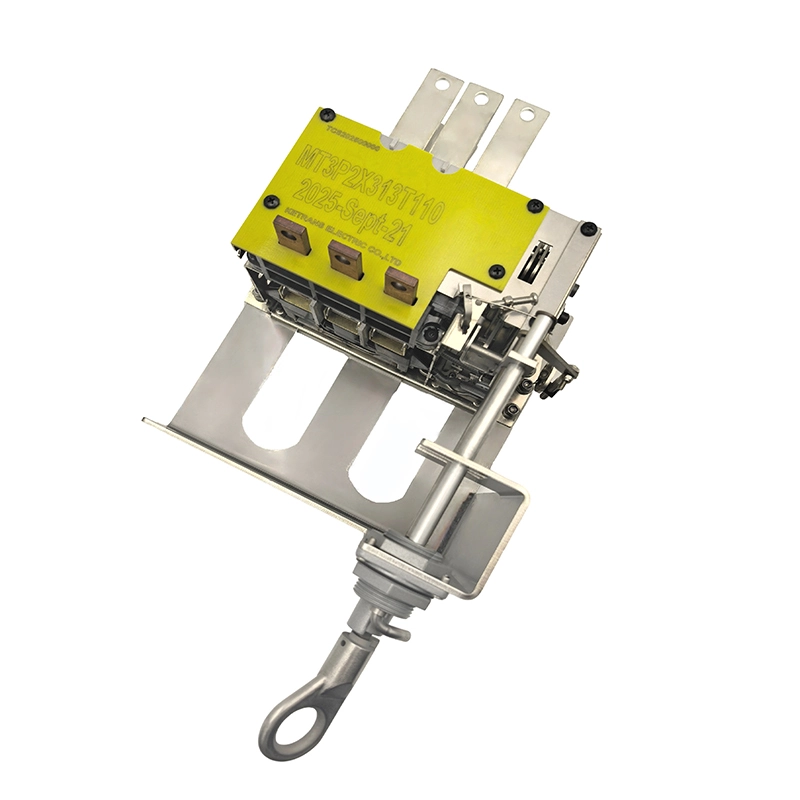

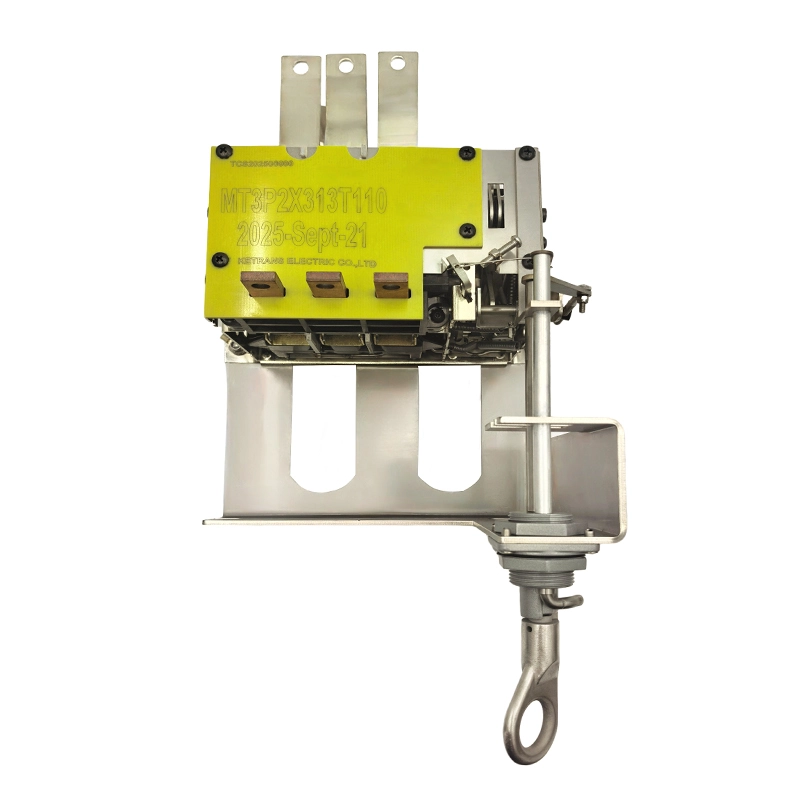

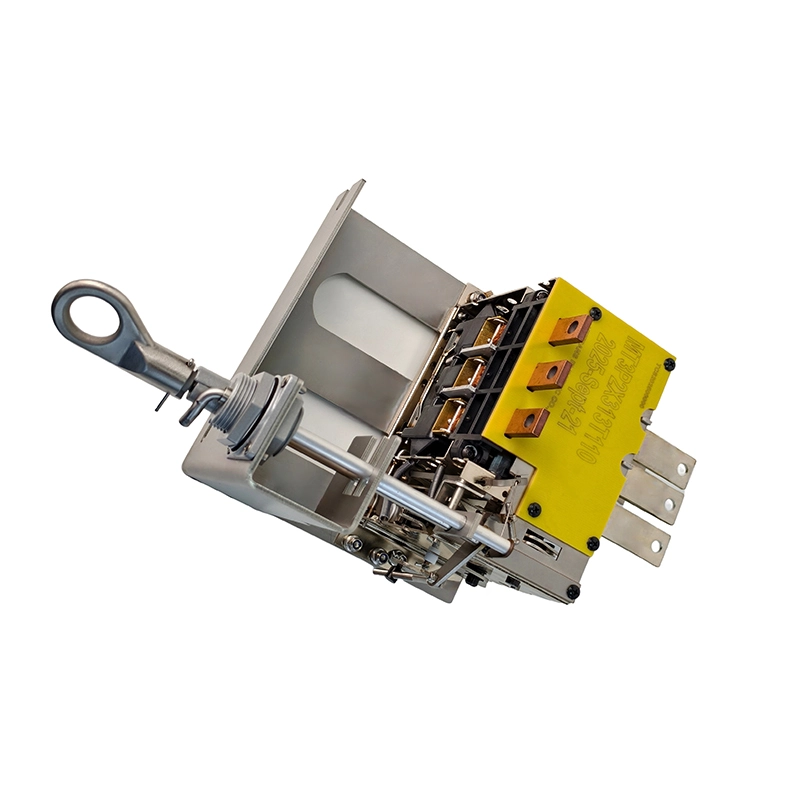

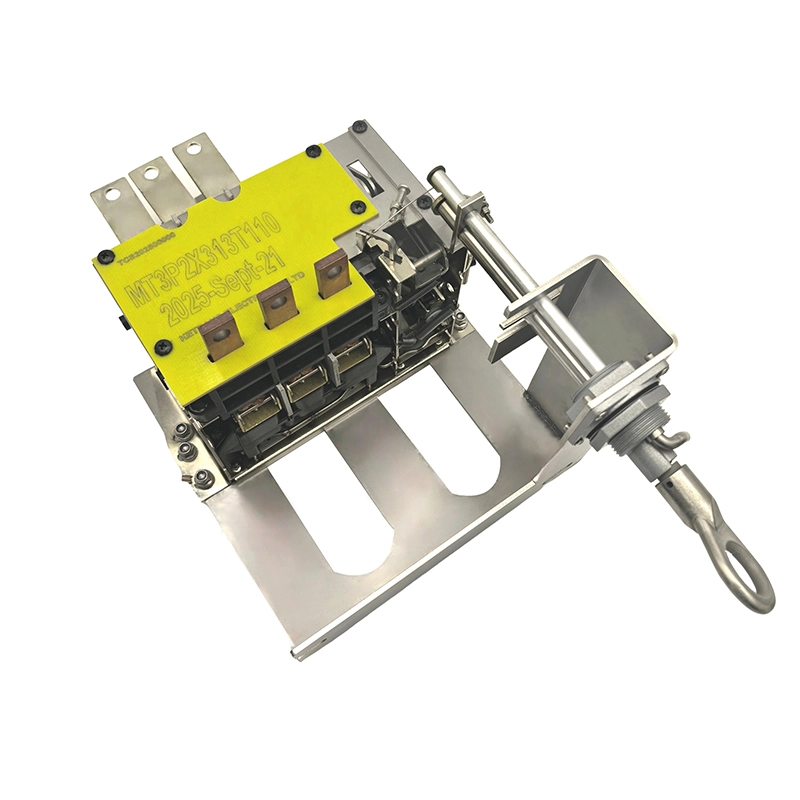

35mm mounting hole submersible three phase circuit breaker used for 225KVA/300KVA three phase oil immersed distribution transformer at 120/240 volts
Düşük kayıp, Yüksek kesinti kapasitesi

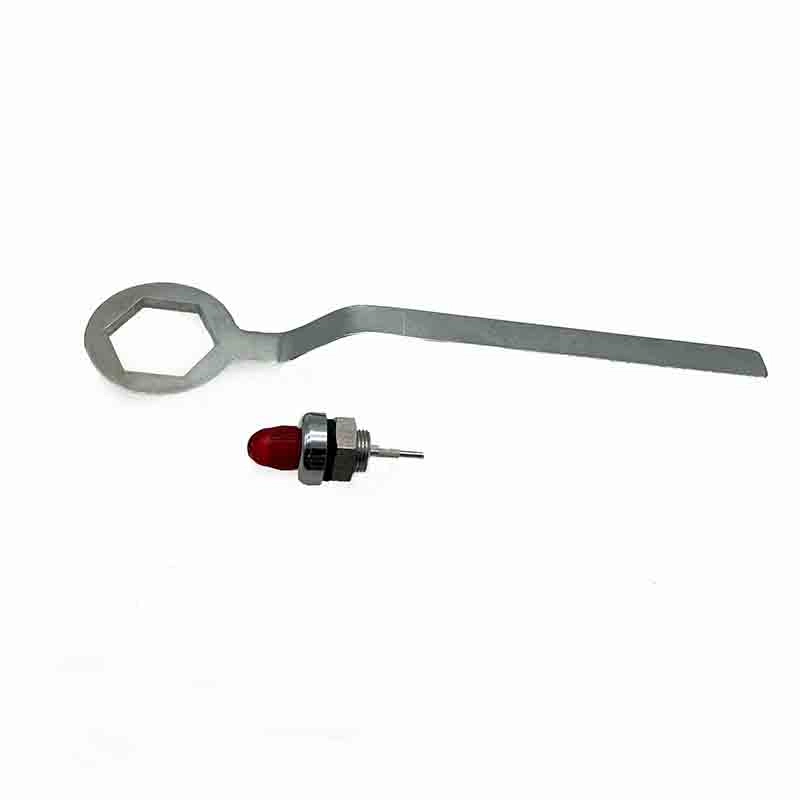

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
Tam Sertifika
Teknik Özellikler
| Model | MT3P2X313T110 |
| Derecelendirilmiş Güncel | 626A |
| Transformer için | 225KVA |
| Nominal Voltaj | 208V/120V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Faz | 3F |
| Montaj Deliği Çapı | 35mm |
| Montaj Yüzeyi | CURVED/BEMOL |
-
Standartlar
❖ Referans Standartları:
- ANSI C 57.109-2018 (lEEE Std c57.109-1993 revizyonu) sıvı daldırılmış Transformatör Arıza-Akım Süresi için lEEE Rehberi
- lEEE Standardı C37.91 -2008, Güç Transformatörlerini Korumak İçin LEEE Rehberi.
- IEEE Standardı C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Bölüm 2: Devre kesiciler.
- PLN D30.002-2008(Endonezya)CSP transformatörleri için spesifikasyon
❶ Teknik Özellikler ve Veri Sayfası
Üç fazlı devreciler için kullanılan üç fazlı devre kesicilerdir. Devre kesiciler, transformatonun ikincil sargısına monte edilir, aşırı yük ve kısa devre koruması için kullanılır.
Model Güncel (A) Derecelendirme (KVA) Voltaj (V) Sinyal ışığı Acil durum anahtarı (aşırı yük) Manyetik koruma Direnç (Ω) 25°C 2 kutupta 85°C 2 kutupta kaybı (W) T3P2X313TXXX 626 225 208/120 Evet Evet Evet UΩ 155 T3P2X420TXXX 840 300 208/120 Evet Evet Evet UΩ 270 Not:
- 3P42Txx, “3P" means 3 poles, 2X313 means, "TXXX" means trip temperature, for example “T120" means the trip temperature is 120℃, Temperature can be set from 90 to 130 degree, with +/-10% tolerance,
- Ve direnç ve kayıp için %10 tolerans var, acil durum toleransı: /-%10.
❷ Tüm CSP Yağ Tipi Devre Kesiciler için elektrik spesifikasyonu
Maksimum Voltaj Güç Frekansı Testi
(bir dakika) 50/60HZYıldırım İmtüssü Testi Yalıtım Direnci (5000V) Normal Kesinti Kapasitesi 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Kesinti Kapasitesi
Model Güncel (A) Kesinti Kapasitesi (KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ Trip Sıcaklığı ve Bi-Metal Sıcaklığı Yağa Yükselir
(Trip sıcaklığı = Bi-metal trip sıcaklığı)
Hayır. Bimetal ID Güncel (I: A) Bi-metal amper tepki faktörü (J: °C/A²) Bi-metal sıcaklığının yağa yükselmesi (ΔT: °C) Yağ sıcaklığı (Yerine: °C) Bi-metal sıcaklığı (T: °C) 01 626 626 0.0000610 6.0 To 6.0'dan To 02 840 840 0.0000720 12.5 To 12.5 To T:Bi-metal sıcaklığı (°C)
ΔT:Bi-metal sıcaklığının yağa (°C) yükselmesi
Yağ sıcaklığı(°C)
I: Bi-metal trip(A)'daki akım akışı
J:Bi-metal amper yanıt faktörü (J:°C /a²)
ΔT=I²*J
T= ΔT To
Not: Bi-metal sıcaklığı, sigortanın açılma sıcaklığı ayarına ulaştığında, sigorta devreye girer. -
Ürün Boyutu
Ana Boyutlar Genel Bakış
Aşağıdaki çizimler yalnızca kısmi ürün boyutlarını gösterir.
Tam mühendislik çizimleri veya tam teknik özellikler için lütfen bizimle iletişime geçin: [📪nancywang@ketranele.com].
-
Video & Photos
Kurulum videosu
Uygulama
-
SSS
S1: Yeraltı yağa batırılmış CSP devre kesicisi nedir?
C1: Yeraltı veya sumbersible transformatörlerin içine monte edilen düşük gerilim koruma cihazıdır ve transformatonun ikincil devresini kontrol etmek ve korumak için kullanılır.
S2: Ana işlevleri nelerdir?
C2:Aşırı yüklenme veya kısa devre durumunda trafosu ve bağlı ekipmanı korumak için düşük gerilim devresini otomatik olarak koparır.
S3: Yeraltı CSP kırıcısının avantajları nelerdir?
C3:Yağa batırılmış tasarım, kapalı veya yeraltı ortamları için uygun mükemmel yalıtım, yüksek güvenilirlik ve bakım gerektirmeyen çalışma sağlar.
S4: Farklı trafo türlerine göre özelleştirilebilir mi?
C4: Evet, çeşitli kapasiteli tek fazlı veya üç fazlı yeraltı transformatörleri için özelleştirilmiş modeller mevcuttur.
