157 Tek Fazlı 1F Devre Kesici [57.4mm]

Model: 2P157T110: 110°C; 120°C; 130°C

57,4mm Montaj Delikli Tek Fazlı Devre Kesiciler, Tek Fazlı Yağ Daldırılmış Dağıtım Transformatörleri İçin Kullanılır. CSP Devre Kesicisi, Transformatonun İkincil Sargısına Takılır, Aşırı Yük Koruması ve Kısa Devre Koruması İçin Kullanılır.

Daha Fazla Oku

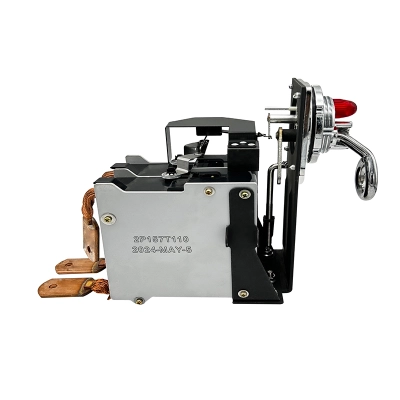

CSP single phase circuit breaker 157A side view

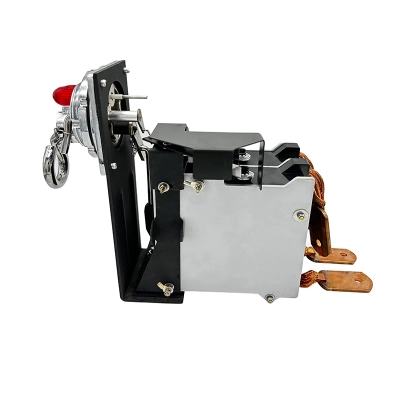

CSP single phase circuit breaker 157A side detail

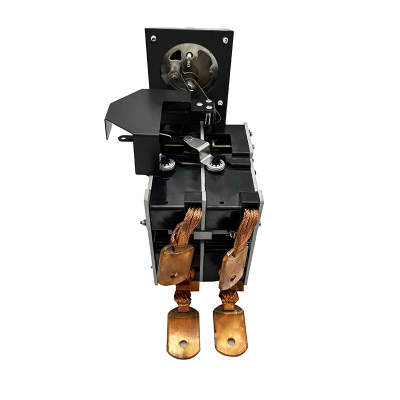

CSP single phase circuit breaker 157A back view

Teklif Talep Et

Düşük kayıp, Yüksek kesinti kapasitesi

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance

Tam Sertifika

Teknik Özellikler

Model	2P157T110
Derecelendirilmiş Güncel	157A
Transformer için	37.5KVA/75KVA
Nominal Voltaj	240V/480V
Trip Temp.	110°C, 120°C, 130°C
Faz	1F
Montaj Deliği Çapı	57.4mm

Standartlar Ürün Boyutu Video & Photos SSS

Standartlar

❖ Referans Standartları:

ANSI C 57.109-2018 (lEEE Std c57.109-1993 revizyonu) Sıvı daldırılmış Transformator için lEEE Rehberi.
Arıza-Akım Süresi.
lEEE Standardı C37.91 -2008, Güç Transformatörlerini Korumak İçin LEEE Rehberi.
lEEE Standardı C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
IEEE C37.13-2015 /EEE C37.50-2018.
IEC60947-2:2016 AMD1:2019 Bölüm 2: Devre kesiciler.
PLN D30.002-2008(Endonezya)CSP transformatörleri için spesifikasyon.

❶ Teknik Özellikler ve Veri Sayfası

Tek fazlı trafolarda kullanılan tek fazlı devre kesicilerdir. Devre kesici, transformatonun ikincil sargısına monte edilir, aşırı yük ve kısa devre koruması için kullanılır.

Model	Güncel (A)	Derecelendirme (KVA)	Voltaj (V)	Sinyal ışığı	Acil durum anahtarı (aşırı yük)	Manyetik koruma	Direnç (Ω) 25°C 2 kutupta	85°C 2 kutupta kaybı (W)
2P21TXXX	21	5	240	Evet	Evet	Hayır	3800	2.1
2P21TXXX	21	10	480	Evet	Evet	Hayır	3800	2.1
2P42TXXX	42	10	240	Evet	Evet	Hayır	3200	2.1
2P63TXXX	63	15	240	Evet	Evet	Hayır	2100	10
2P105TXXX	105	25	240	Evet	Evet	Hayır	900	12
2P105TXXX	105	50	480	Evet	Evet	Hayır	900	12
2P157TXXX	157	37.5	240	Evet	Evet	Evet	800	24
2P157TXXX	157	75	280	Evet	Evet	Evet	800	24
2P210TXXX	210	50	240	Evet	Evet	Evet	750	41
2P210TXXX	210	100	280	Evet	Evet	Evet	750	41
2P313TXXX	313	75	240	Evet	Evet	Evet	500	60
2P313TXXX	313	150	480	Evet	Evet	Evet	500	60
2P420TXXX	420	100	240	Evet	Evet	Evet	450	98
2P420TXXX	420	200	480	Evet	Evet	Evet	450	98

Not:

2P42TXX → "2P" 2 kutup anlamına gelir, "42" akım, "TXXX" ise yolculuk sıcaklığı anlamına gelir.
Örnek: "T120" yolculuk sıcaklığının 120°C olduğu anlamına gelir.
Sıcaklık %±10 toleransla 90 ila 130 derece arasında ayarlanabilir.
Direnç ve kayıplara karşı %10 tolerans %±, acil durum toleransı: ±%10.

❷ Tüm CSP Yağ Tipi Devre Kesiciler için elektrik spesifikasyonu

Maksimum Voltaj	Güç Frekansı Testi (bir dakika) 50/60HZ	Yıldırım İmtüssü Testi	Yalıtım Direnci (5000V)	Normal Kesinti Kapasitesi
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kesinti Kapasitesi

Model	Güncel (A)	Kesinti Kapasitesi (KA)
2P42TXXX	42	11
2P42TXXX	42	11
2P63TXXX	63	11
2P105TXXX	105	11
2P157TXXX	157	11
2P157TXXX	157	11
2P210TXXX	210	11
2P210TXXX	210	11
2P313TXXX	313	20
2P420TXXX	420	20

❹ Trip Sıcaklığı ve Bi-Metal Sıcaklığı Yağa Yükselir

(Trip sıcaklığı = Bi-metal trip sıcaklığı)

Hayır.	Bimetal ID	Güncel (I: A)	Bi-metal amper tepki faktörü (J: °C/A²)	Bi-metal sıcaklığının yağa yükselmesi (ΔT: °C)	Yağ sıcaklığı (Yerine: °C)	Bi-metal sıcaklığı (T: °C)
01	21	21	0.0125000	5.5	To	5.5 To
02	42	42	0.0040000	7.1	To	7.1 To
03	63	63	0.0019904	7.9	To	7.9 To
04	105	105	0.0008114	9.5	To	9.5 To
05	157	157	0.0002000	4.9	To	4.9 To
06	210	210	0.0001120	4.9	To	4.9 To
07	313	313	0.0000610	6.0	To	6.0'dan To
08	420	420	0.0000720	12.5	To	12.5 To
09	433	433	0.0000720	13.5	To	13.5 To

T:Bi-metal sıcaklığı (°C)
ΔT:Bi-metal sıcaklığının yağa (°C) yükselmesi
Yağ sıcaklığı(°C)
I: Bi-metal trip(A)'daki akım akışı
J:Bi-metal amper yanıt faktörü (J:°C /a²)
ΔT=I2*J
T= ΔT To
Not: Bi-metal sıcaklığı, sigortanın açılma sıcaklığı ayarına ulaştığında, sigorta devreye girer.

Ürün Boyutu

Ana Boyutlar Genel Bakış

Aşağıdaki çizimler yalnızca kısmi ürün boyutlarını gösterir.
Tam mühendislik çizimleri veya tam teknik özellikler için lütfen bizimle iletişime geçin: [📪nancywang@ketranele.com].

Kullanımdan Önce Sıcak Uçlar

CSp tipi devre kesicilerimizi kullandığınız için teşekkür ederiz, devre kesiciler aldığınızda lütfen aşağıdaki ipuçlarıyla bilgilendirilin:

❶ Kurutma işlemi için devrekesleri kuru fırına koymanız gerekirse, lütfen lamba kapağını çıkarın; Lamba ampulü ve lamba sızdırmazlık halkasını kuru fırına koymadan önce.

❷ Uzun süreli kurutma sürecinden sonra, açılıp kapanırken birkaç devre kesicinin çalışması zorlaşabilir, sadece devre kesicilere biraz trafo yağı sürebilirsiniz, tekrar sorunsuz çalışır.
Video & Photos

Kurulum videosu

Uygulama
SSS

S1: CSP devre kesici nasıl çalışır?

C1: Aşırı Akım Koruma Fonksiyonu: Akım nominal kapasiteyi aştığında, termal-manyetik devre mekanizması aşırı yüklenme veya kısa devre algılar. Devreyi otomatik olarak kopar, iletken aşırı ısınmasını veya ekipman arızasını önler.

S2: Transformatör Tank Duvarına CSP Devre Kesici Nasıl Takılır?

C2: Yağa batırılmış devre kesiciler, daha iyi soğutma, yalıtım ve dış ortamlara karşı direnç sağlar; bu da onları uzak veya zorlu alanlar için ideal kılar. Vakum tipleri, iç mekan veya yüksek frekanslı anahtarlama uygulamaları için tercih edilir.

S3: OEM/ODM hizmetleri sunuyor musunuz?

C3: Her 3–5 yılda bir rutin yağ örnekleme ve mekanik denetim önerilir; normal işletmede bakım gereksinimleri minimumdur.

S4: Siparişler için Tipik Teslim Süresi Nedir?

C4: Standart modeller stokta mevcuttur; Özelleştirilmiş siparişler genellikle 3–4 hafta sürer.
