21 Montajlı Delikli Küçük Kırıcı [35mm]

Model: P2P21T110: 110°C; 120°C; 130°C; There are straight handles and curved handles.

57,4 mm montaj delikli batırılabilir tek fazlı tek fazlı trafo için 120/240 voltta 5-100 KVA tek fazlı yağ tipi trafo için kullanılır

Daha Fazla Oku

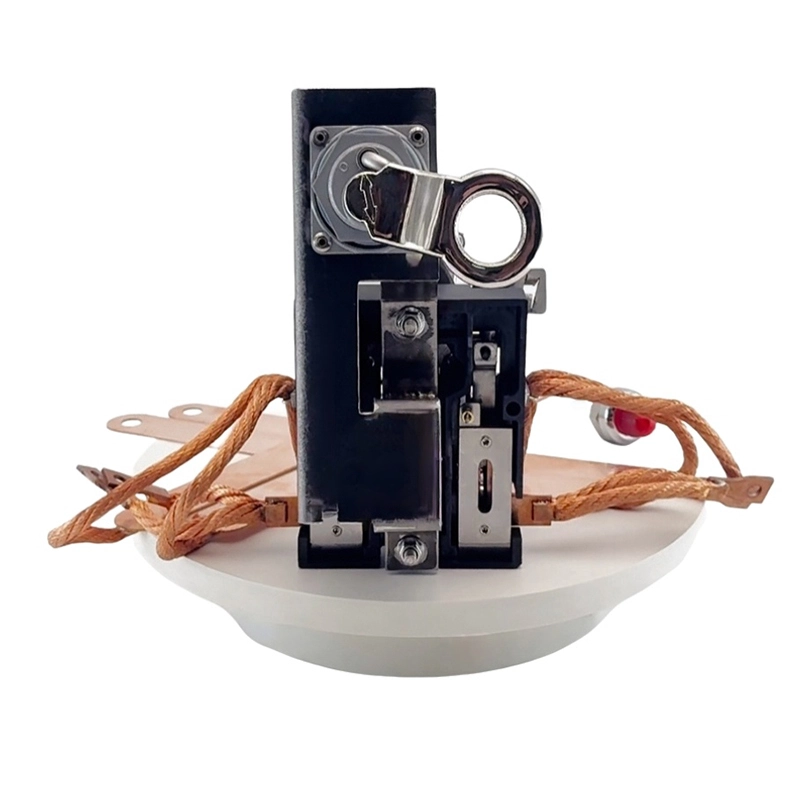

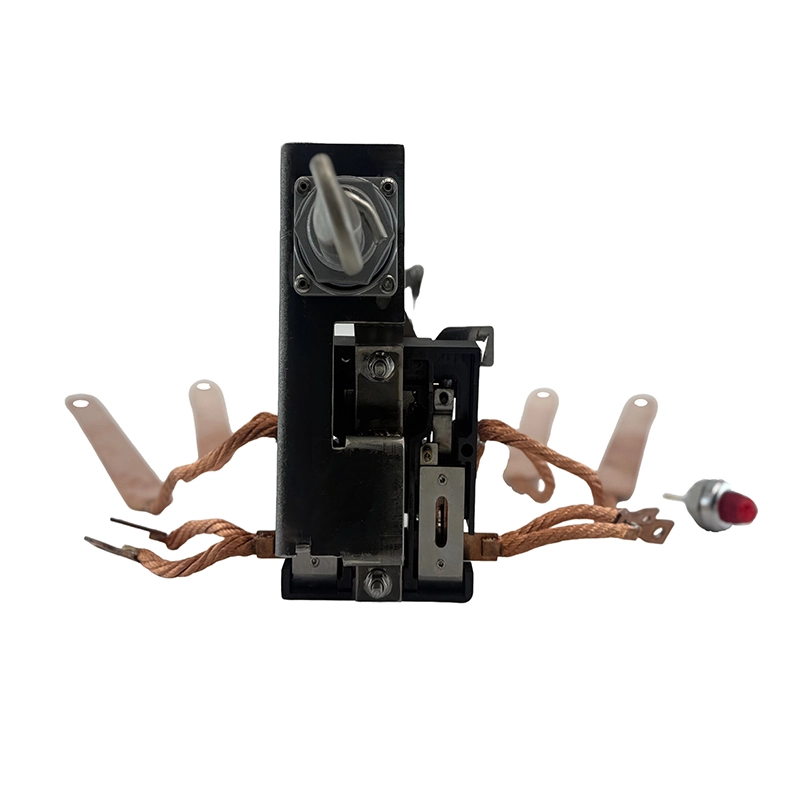

Single phase 21A CSP oil circuit breaker 5KVA/10KVA front view

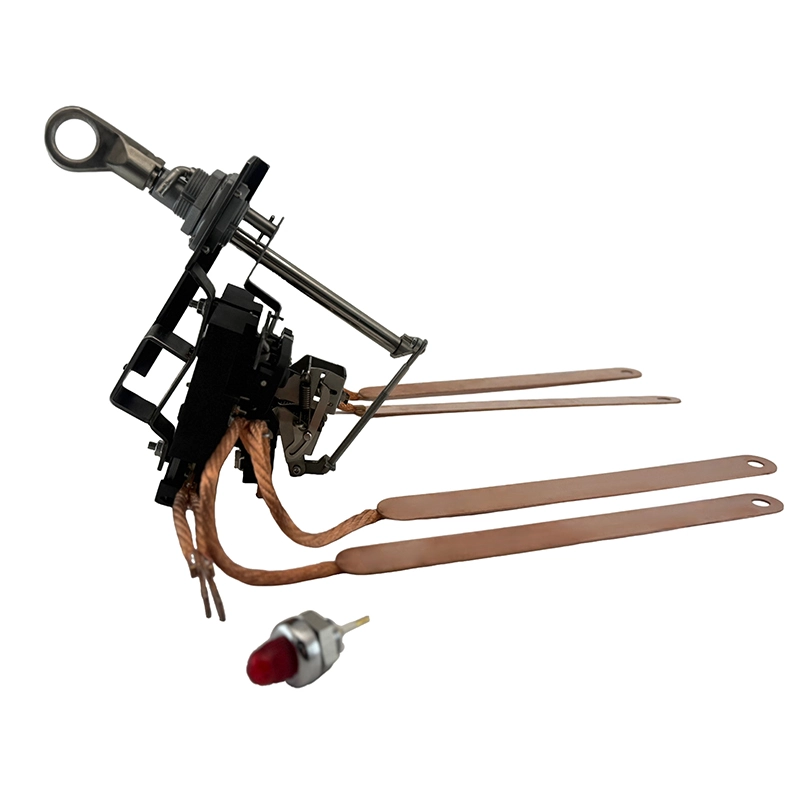

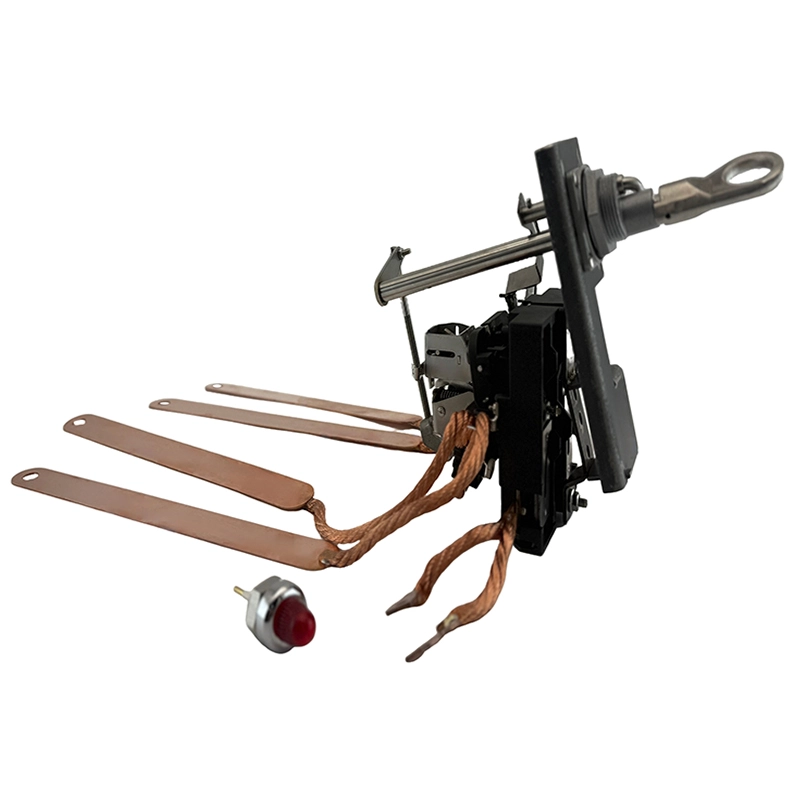

Single phase 21A CSP oil circuit breaker 5KVA/10KVA side detail

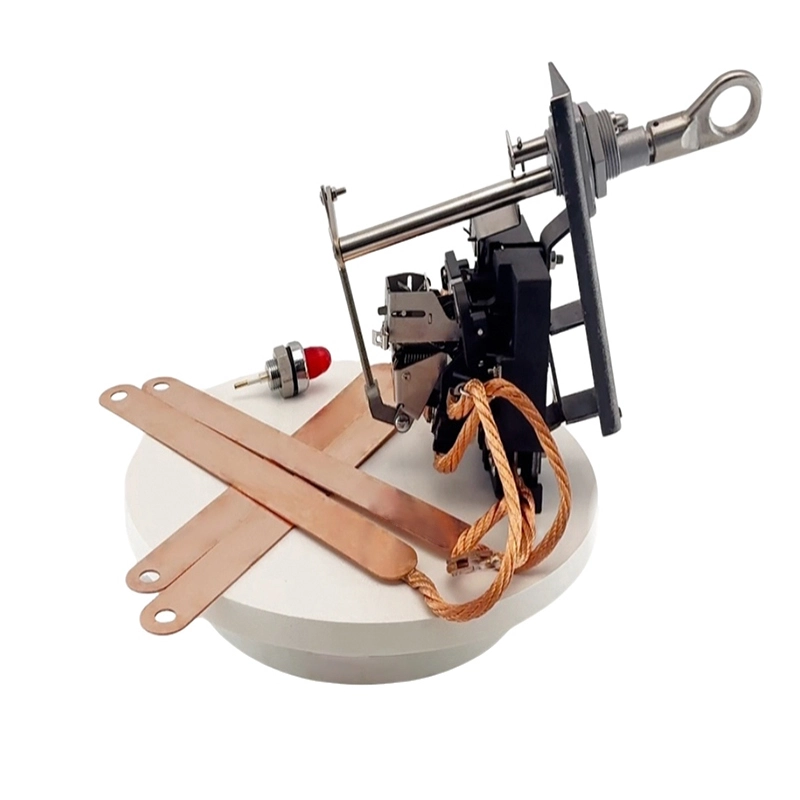

Single phase 21A CSP oil circuit breaker 5KVA/10KVA top layout

Teklif Talep Et

Düşük kayıp, Yüksek kesinti kapasitesi

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance

Tam Sertifika

Teknik Özellikler

Model	P2P21T110
Derecelendirilmiş Güncel	21A
Transformer için	5KVA/10KVA
Nominal Voltaj	240V/480V
Trip Temp.	110°C, 120°C, 130°C
Faz	1F

Standartlar Ürün Boyutu Video & Photos SSS

Standartlar

❖ Referans Standartları:

ANSI C 57.109-2018 (lEEE Std c57.109-1993 revizyonu) sıvı daldırılmış Transformatör Arıza-Akım Süresi için lEEE Rehberi
lEEE Standardı C37.91 -2008, Güç Transformatörlerini Korumak İçin LEEE Rehberi.
IEEE Standardı C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Bölüm 2: Devre kesiciler.
PLN D30.002-2008(Endonezya)CSP transformatörleri için spesifikasyon
lEEE Standard C37.41 & C37.42 (HV sigortası)

🔴Our products come in two styles: straight handle and curved handle. Please contact us for more information.[📪nancywang@ketranele.com].

❶ Teknik Özellikler ve Veri Sayfası

Bu, üç fazlı trafolar için kullanılan üç fazlı devre kesicilerdir. Devre kesiciler, transformatonun ikincil sargısına monte edilir, aşırı yük ve kısa devre koruması için kullanılır.

Model	Güncel (A)	Derecelendirme (KVA)	Voltaj (V)	Sinyal ışığı	Acil durum anahtarı (aşırı yük)	Manyetik koruma	Direnç (Ω) 25°C 2 kutupta	85°C 2 kutupta kaybı (W)
P2P21TXXX	21	5	240	Evet	Evet	Hayır	3800	2.1
P2P21TXXX	21	10	480	Evet	Evet	Hayır	3800	2.1
P2P42TXXX	42	10	240	Evet	Evet	Hayır	3200	7
P2P42TXXX	42	10	240	Evet	Evet	Hayır	3200	7
P2P63TXXX	63	15	240	Evet	Evet	Hayır	2100	10
P2P63TXXX	63	15	240	Evet	Evet	Hayır	2100	10
P2P105TXXX	105	25	240	Evet	Evet	Hayır	900	12
P2P105TXXX	105	50	480	Evet	Evet	Hayır	900	12
P2P157TXXX	157	37.5	240	Evet	Evet	Evet	800	24
P2P157TXXX	157	75	480	Evet	Evet	Evet	800	24
P2P210TXXX	210	50	240	Evet	Evet	Evet	750	41
P2P210TXXX	210	100	480	Evet	Evet	Evet	750	41

Not:

3P42TXX,"3P" means 3 poles,"42" means current,"TXXX" means trip temperature, for example "T120" means thetrip temperature is 120'℃c , Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
And there are +10%tolerance for resistance and losses, emerency tolerance: +/-10%.

❷ Tüm CSP Yağ Tipi Devre Kesiciler için elektrik spesifikasyonu

Maksimum Voltaj	Güç Frekansı Testi (bir dakika) 50/60HZ	Yıldırım İmtüssü Testi	Yalıtım Direnci (5000V)	Normal Kesinti Kapasitesi
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kesinti Kapasitesi

Model	Güncel (A)	Kesinti Kapasitesi (KA)
P2P42TXXX	42	4
P2P42TXXX	42	4
P2P63TXXX	63	4
P2P105TXXX	105	7
P2P157TXXX	157	11
P2P157TXXX	157	11
P2P210TXXX	210	11
P2P210TXXX	210	11

❹ Trip Sıcaklığı ve Bi-Metal Sıcaklığı Yağa Yükselir

(Trip sıcaklığı = Bi-metal trip sıcaklığı)

Hayır.	Bimetal ID	Güncel (I: A)	Bi-metal amper tepki faktörü (J: °C/A²)	Bi-metal sıcaklığının yağa yükselmesi (ΔT: °C)	Yağ sıcaklığı (Yerine: °C)	Bi-metal sıcaklığı (T: °C)
01	21	21	0.0125000	5.5	To	5.5 To
02	42	42	0.0040000	7.1	To	7.1 To
03	63	63	0.0019904	7.9	To	7.9 To
04	105	105	0.0008114	9.5	To	9.5 To
05	157	157	0.0002000	4.9	To	4.9 To
06	210	210	0.0001120	4.9	To	4.9 To

T:Bi-metal sıcaklığı (°C)
ΔT:Bi-metal sıcaklığının yağa (°C) yükselmesi
Yağ sıcaklığı(°C)
I: Bi-metal trip(A)'daki akım akışı
J:Bi-metal amper yanıt faktörü (J:°C /a²)
ΔT=I²*J
T= ΔT To
Not: Bi-metal sıcaklığı, sigortanın açılma sıcaklığı ayarına ulaştığında, sigorta devreye girer.

Ürün Boyutu

Ana Boyutlar Genel Bakış

Aşağıdaki çizimler yalnızca kısmi ürün boyutlarını gösterir.
Tam mühendislik çizimleri veya tam teknik özellikler için lütfen bizimle iletişime geçin: [📪nancywang@ketranele.com].
Video & Photos

Kurulum videosu

Installation video of the curved handle

Straight handle installation video

Uygulama
SSS

Q1:How Does a CSP Circuit Breaker Work?

C1:Over current Protection Function: When the current exceeds the rated capacity, the thermal-magnetic trip mechanism detects overloads or short circuits.It automatically disconnects the circuit, preventing conductor overheating or equipment failure.

Q2:What are the advantages of oil-immersed circuit breakers compared to vacuum types?

C2: Yağa batırılmış devre kesiciler, daha iyi soğutma, yalıtım ve dış ortamlara karşı direnç sağlar; bu da onları uzak veya zorlu alanlar için ideal kılar. Vakum tipleri, iç mekan veya yüksek frekanslı anahtarlama uygulamaları için tercih edilir.

Q3: What is the maintenance cycle for an oil-immersed CSP breaker?

C3:Her 3–5 yılda bir rutin yağ örnekleme ve mekanik denetim önerilir; normal işletmede bakım gereksinimleri minimumdur.

Q4: What is the typical lead time for orders?

C4: Standart modeller stokta mevcuttur; Özelleştirilmiş siparişler genellikle 3–4 hafta sürer.
