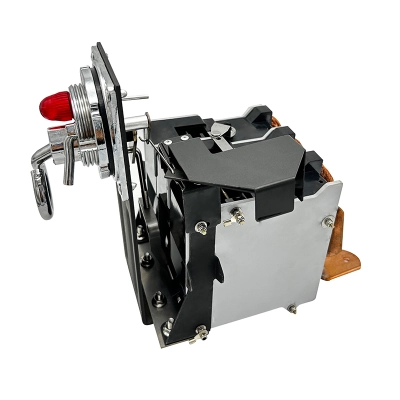

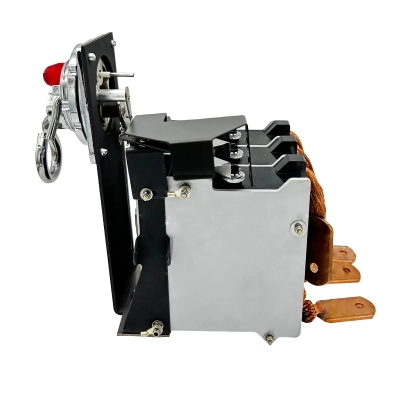

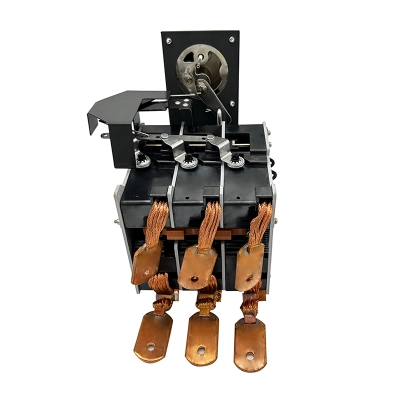

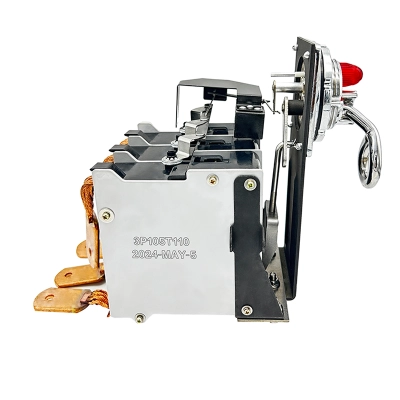

105A ThaiStyle 3F Devre Kesici [57.4mm]
- Model: 3P105T110
- 110°C
- 120°C
- 130°C
57,4 mm Montaj Deliği Tek Fazlı Devre Kesiciler, Tek Fazlı Yağ Daldırılmış Dağıtım Transformatörleri İçin. CSP Devre Kesicisi, Trafo İkincil Sargısına Takılır ve Aşırı Yük Koruması ve Kısa Devre Koruması İçin Kullanılır.
Düşük kayıp, Yüksek kesinti kapasitesi
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
Tam Sertifika
Teknik Özellikler
| Model | 3P105T110 |
| Derecelendirilmiş Güncel | 105A |
| Transformer için | 75KVA/75KVA |
| Nominal Voltaj | 400V/420V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Faz | 3F |
| Montaj Deliği Çapı | 57.4mm |
-
Standartlar
❖ Referans Standartları:
- ANSI C 57.109-2018 (lEEE Std c57.109-1993 revizyonu) sıvı daldırılmış Transformatör Arıza-Akım Süresi için lEEE Rehberi
- lEEE Standardı C37.91 -2008, Güç Transformatörlerini Korumak İçin LEEE Rehberi.
- IEEE Standardı C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Bölüm 2: Devre kesiciler.
- PLN D30.002-2008(Endonezya)CSP transformatörleri için spesifikasyon
- lEEE Standard C37.41 & C37.42 (HV sigortası)
❶ Teknik Özellikler ve Veri Sayfası
Bu, üç fazlı trafolar için kullanılan üç fazlı devre kesicilerdir. Devre kesiciler, transformatonun ikincil sargısına monte edilir, aşırı yük ve kısa devre koruması için kullanılır.
Model Güncel (A) Derecelendirme (KVA) Voltaj (V) Sinyal ışığı Acil durum anahtarı (aşırı yük) Manyetik koruma Direnç (Ω) 25°C 2 kutupta 85°C 2 kutupta kaybı (W) 3P63TXXX 63 45 400 Evet Evet Hayır 3150 15.2 50 420 3P105TXXX 105 75 400 Evet Evet Hayır 1350 18 75 420 3P157TXXX 157 100 400 Evet Evet Evet 1200 36 112.5 420 3P210TXXX 210 150 400 Evet Evet Evet 1140 63 150 420 3P313TXXX 313 200 400 Evet Evet Evet 750 90 225 420 3P420TXXX 420 300 400 Evet Evet Evet 680 148 300 420 3P433TXXX 433 300 400 Evet Evet Evet 680 157 300 420 Not:
- 3P42TXX,"3P" means 3 poles,"42" means current,"TXXX" means trip temperature, for example "T120" means the trip temperature is 120℃ , Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
- Ve direnç ve kayıplara karşı %10 tolerans var, emerency toleransı: /-%10.
❷ Tüm CSP Yağ Tipi Devre Kesiciler için elektrik spesifikasyonu
Maksimum Voltaj Güç Frekansı Testi
(bir dakika) 50/60HZYıldırım İmtüssü Testi Yalıtım Direnci (5000V) Normal Kesinti Kapasitesi 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Kesinti Kapasitesi
Model Güncel (A) Kesinti Kapasitesi (KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ Trip Sıcaklığı ve Bi-Metal Sıcaklığı Yağa Yükselir
(Trip sıcaklığı = Bi-metal trip sıcaklığı)
Hayır. Bimetal ID Güncel (I: A) Bi-metal amper tepki faktörü (J: °C/A²) Bi-metal sıcaklığının yağa yükselmesi (ΔT: °C) Yağ sıcaklığı (Yerine: °C) Bi-metal sıcaklığı (T: °C) 01 21 21 0.0125000 5.5 To 5.5 To 02 42 42 0.0040000 7.1 To 7.1 To 03 63 63 0.0019904 7.9 To 7.9 To 04 105 105 0.0008114 9.5 To 9.5 To 05 157 157 0.0002000 4.9 To 4.9 To 06 210 210 0.0001120 4.9 To 4.9 To 07 313 313 0.0000610 6.0 To 6.0'dan To 08 420 420 0.0000720 12.5 To 12.5 To 09 433 433 0.0000720 13.5 To 13.5 To T:Bi-metal sıcaklığı (°C)
ΔT:Bi-metal sıcaklığının yağa (°C) yükselmesi
Yağ sıcaklığı(°C)
I: Bi-metal trip(A)'daki akım akışı
J:Bi-metal amper yanıt faktörü (J:°C /a²)
ΔT=I²*J
T= ΔT To
Not: Bi-metal sıcaklığı, sigortanın açılma sıcaklığı ayarına ulaştığında, sigorta devreye girer. -
Ürün Boyutu
Ana Boyutlar Genel Bakış
Aşağıdaki çizimler yalnızca kısmi ürün boyutlarını gösterir.
Tam mühendislik çizimleri veya tam teknik özellikler için lütfen bizimle iletişime geçin: [📪nancywang@ketranele.com].
Kullanımdan Önce Sıcak Uçlar
CSp tipi devre kesicilerimizi kullandığınız için teşekkür ederiz, devre kesiciler aldığınızda lütfen aşağıdaki ipuçlarıyla bilgilendirilin:
❶ Kurutma işlemi için devrekesleri kuru fırına koymanız gerekirse, lütfen lamba kapağını çıkarın; Lamba ampulü ve lamba sızdırmazlık halkasını kuru fırına koymadan önce.
❷ Uzun süreli kurutma sürecinden sonra, açılıp kapanırken birkaç devre kesicinin çalışması zorlaşabilir, sadece devre kesicilere biraz trafo yağı sürebilirsiniz, tekrar sorunsuz çalışır.
-
Video & Photos
Kurulum videosu
Uygulama
-
SSS
S1: Üç fazlı CSP yağ daldırmalı devre kesici nedir?
C1: Üç fazlı CSP yağ daldırmalı devre kesici, Tamamen Kendi Kendini Koruma (CSP) işlevine sahip yüksek voltajlı bir dağıtım cihazıdır. Direğe monte edilmiş üç fazlı transformatörlerde, kaideye monte edilmiş veya pada monte kutu tipi üç fazlı transformatörlerde yaygın olarak kullanılır.
S2: Üç fazlı CSP yağ daldırmalı devre kesici ile tek fazlı devre kesici arasındaki fark nedir?
C2: Ana fark, faz sayısında ve uygulama senaryolarında yatmaktadır. Üç fazlı devre kesici, endüstriyel enerji sistemleri ve yüksek güçlü ekipmanlar için uygun olan üç fazı aynı anda kontrol edebilirken, tek fazlı kesici genellikle küçük ölçekli dağıtım veya kırsal şebeke şubelerinde kullanılır. Üç fazlı CSP kesiciler daha iyi senkronizasyon ve akım dengesi sağlar.
S3: CSP devre kesicileri hangi uygulama senaryoları için uygundur?
C3:CSP devre kesiciler, dağıtım trafo koruması, kırsal şebeke yükseltmeleri, endüstriyel ve madencilik güç tedarik sistemleri ile rüzgar veya güneş enerjisi şebekesi entegrasyonu için yaygın olarak kullanılmaktadır. Yüksek güvenilirlikleri ve otomatik koruma özellikleri, insansız veya karmaşık ortamlar için ideal hale getirir.
S4: Ürün müşteri ihtiyaçlarına göre özelleştirilebilir mi?
C4: Evet. Özelleştirme, nominal voltaj, akım, kurulum tipi ve kontrol şeması için müşteri gereksinimlerine göre sunulabilir; OEM hizmetleri de dahil.
