Submersible 21 Tek Faz 1F Devre Kesici [35mm]

Model: M2P21T110: 110°C; 120°C; 130°C

57,4 mm montaj delikli batırılabilir tek fazlı tek fazlı trafo için 120/240 voltta 5-100 KVA tek fazlı yağ tipi trafo için kullanılır

Daha Fazla Oku

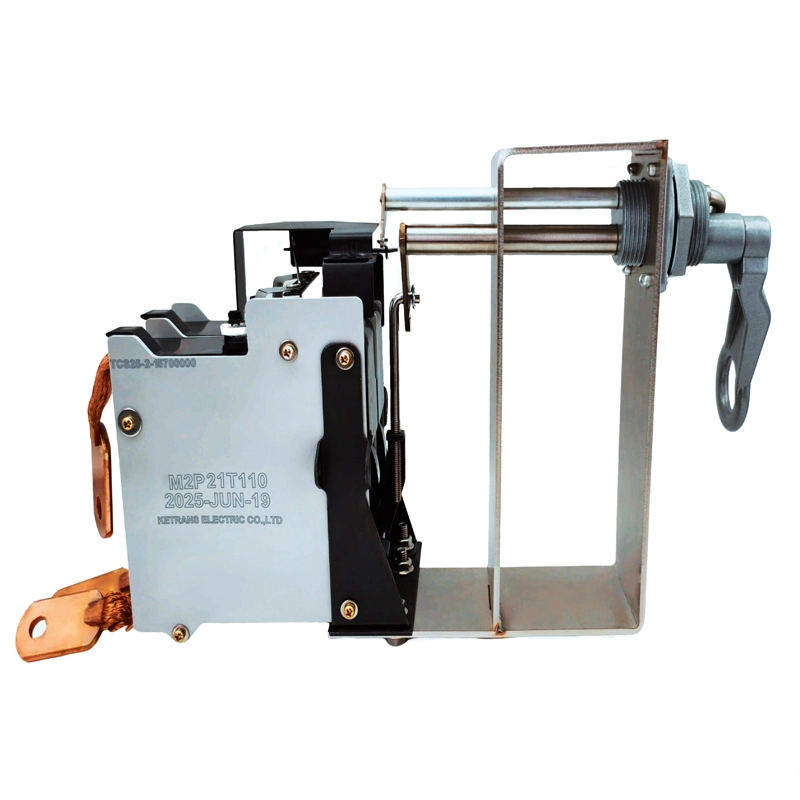

Yeraltı tek fazlı 21A CSP devre kesici 5KVA ön panel görünümü

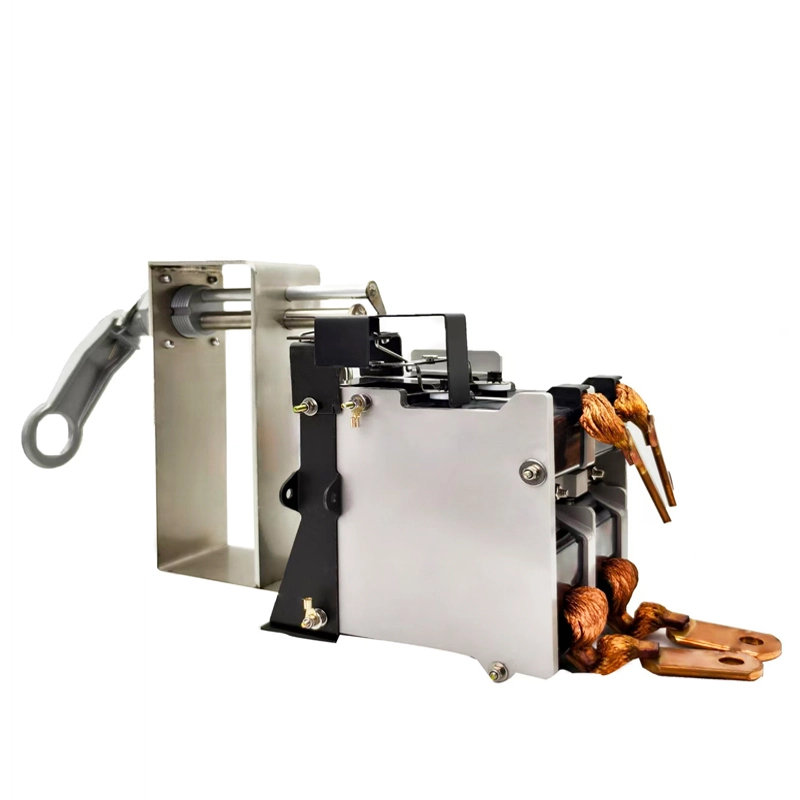

Yeraltı tek fazlı 21A CSP devre kesicisi 5KVA arka kapalı taban görünümü

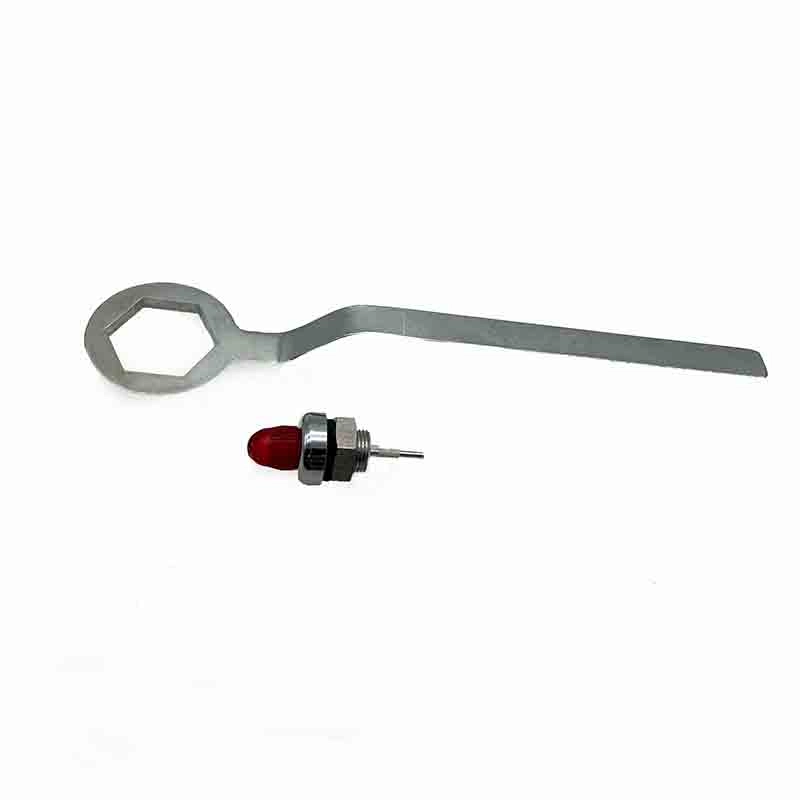

Yeraltı 21A CSP devre kesicisi için montaj anahtarı ve sinyal ışığı

Teklif Talep Et

Düşük kayıp, Yüksek kesinti kapasitesi

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance

Tam Sertifika

Teknik Özellikler

Model	M2P21T110
Derecelendirilmiş Güncel	21A
Transformer için	5KVA, 10KVA
Nominal Voltaj	240V, 480V
Trip Temp.	110°C, 120°C, 130°C
Faz	1F

Standartlar Ürün Boyutu Video & Photos SSS

Standartlar

❖ Referans Standartları:

ANSI C 57.109-2018 (lEEE Std c57.109-1993 revizyonu) Sıvı daldırılmış Transformator için lEEE Rehberi.
Arıza-Akım Süresi.
lEEE Standardı C37.91 -2008, Güç Transformatörlerini Korumak İçin LEEE Rehberi.
lEEE Standardı C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
IEEE C37.13-2015 /EEE C37.50-2018.
IEC60947-2:2016 AMD1:2019 Bölüm 2: Devre kesiciler.
PLN D30.002-2008(Endonezya)CSP transformatörleri için spesifikasyon.

❶ Teknik Özellikler ve Veri Sayfası

Tek fazlı trafolarda kullanılan tek fazlı devre kesicilerdir. Devre kesici, transformatonun ikincil sargısına monte edilir, aşırı yük ve kısa devre koruması için kullanılır.

Model	Güncel (A)	Derecelendirme (KVA)	Voltaj (V)	Sinyal ışığı	Acil durum anahtarı (aşırı yük)	Manyetik koruma	Direnç (Ω) 25°C 2 kutupta	85°C 2 kutupta kaybı (W)
M2P21TXXX	21	5	240	Evet	Evet	Hayır	3800	2.1
M2P21TXXX	21	10	480	Evet	Evet	Hayır	3800	2.1
M2P42TXXX	42	10	240	Evet	Evet	Hayır	3200	7
M2P63TXXX	63	15	240	Evet	Evet	Hayır	2100	10
M2P105TXXX	105	25	240	Evet	Evet	Hayır	900	12
M2P105TXXX	105	50	480	Evet	Evet	Hayır	900	12
M2P157TXXX	157	37.5	240	Evet	Evet	Evet	800	24
M2P157TXXX	157	75	280	Evet	Evet	Evet	800	24
M2P210TXXX	210	50	240	Evet	Evet	Evet	750	41
M2P210TXXX	210	100	280	Evet	Evet	Evet	750	41
M2P313TXXX	313	75	240	Evet	Evet	Evet	500	60
M2P313TXXX	313	150	480	Evet	Evet	Evet	500	60
M2P420TXXX	420	100	240	Evet	Evet	Evet	450	98
M2P420TXXX	420	200	480	Evet	Evet	Evet	450	98

Not:

2P42TXX,"2P" means 2 poles, "42" means current, "TXXX" means trip temperature, for example "T120" means the trip temperature is 120℃ , Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
Ve direnç ve kayıplara %10 tolerans var, emerensi toleransı: /-%10.

❷ Tüm CSP Yağ Tipi Devre Kesiciler için elektrik spesifikasyonu

Maksimum Voltaj	Güç Frekansı Testi (bir dakika) 50/60HZ	Yıldırım İmtüssü Testi	Yalıtım Direnci (5000V)	Normal Kesinti Kapasitesi
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kesinti Kapasitesi

Model	Güncel (A)	Kesinti Kapasitesi (KA)
M2P42TXXX	42	4
M2P42TXXX	42	4
M2P63TXXX	63	4
M2P105TXXX	110	7
M2P157TXXX	157	11
M2P157TXXX	157	11
M2P210TXXX	210	11
M2P210TXXX	210	11
M2P313TXXX	313	20
M2P420TXXX	420	20

❹ Trip Sıcaklığı ve Bi-Metal Sıcaklığı Yağa Yükselir

(Trip sıcaklığı = Bi-metal trip sıcaklığı)

Hayır.	Bimetal ID	Güncel (I: A)	Bi-metal amper tepki faktörü (J: °C/A²)	Bi-metal sıcaklığının yağa yükselmesi (ΔT: °C)	Yağ sıcaklığı (Yerine: °C)	Bi-metal sıcaklığı (T: °C)
01	21	21	0.0125000	5.5	To	5.5 To
02	42	42	0.0040000	7.1	To	7.1 To
03	63	63	0.0019904	7.9	To	7.9 To
04	105	105	0.0008114	9.5	To	9.5 To
05	157	157	0.0002000	4.9	To	4.9 To
06	210	210	0.0001120	4.9	To	4.9 To
07	313	313	0.0000610	6.0	To	6.0'dan To
08	420	420	0.0000720	12.5	To	12.5 To
09	433	433	0.0000720	13.5	To	13.5 To

T:Bi-metal sıcaklığı (°C)
ΔT:Bi-metal sıcaklığının yağa (°C) yükselmesi
Yağ sıcaklığı(°C)
I: Bi-metal trip(A)'daki akım akışı
J:Bi-metal amper yanıt faktörü (J:°C /a²)
ΔT=I2*J
T= ΔT To
Not: Bi-metal sıcaklığı, sigortanın açılma sıcaklığı ayarına ulaştığında, sigorta devreye girer.

Ürün Boyutu

Ana Boyutlar Genel Bakış

Aşağıdaki çizimler yalnızca kısmi ürün boyutlarını gösterir.
Tam mühendislik çizimleri veya tam teknik özellikler için lütfen bizimle iletişime geçin: [📪nancywang@ketranele.com].
Video & Photos

Kurulum videosu

Uygulama
SSS

S1: Yeraltı yağa batırılmış CSP devre kesicisi nedir?

C1: Yeraltı veya sumbersible transformatörlerin içine monte edilen düşük gerilim koruma cihazıdır ve transformatonun ikincil devresini kontrol etmek ve korumak için kullanılır.

S2: Ana işlevleri nelerdir?

C2:Aşırı yüklenme veya kısa devre durumunda trafosu ve bağlı ekipmanı korumak için düşük gerilim devresini otomatik olarak koparır.

S3: Yeraltı CSP kırıcısının avantajları nelerdir?

C3:Yağa batırılmış tasarım, kapalı veya yeraltı ortamları için uygun mükemmel yalıtım, yüksek güvenilirlik ve bakım gerektirmeyen çalışma sağlar.

S4: Farklı trafo türlerine göre özelleştirilebilir mi?
