625A Single Phase 1F Circuit Breaker – Flat [35mm]

Model: T2P625T110: 110°C; 120°C; 130°C; Kavisli versiyon mevcut

35mm montaj deliği düşük voltajlı CSP tek fazlı devreler, tek fazlı 125KVA, 150KVA, 167KVA Direkli ve Pad montajlı yüksek performanslı transformatörler için kullanılır. CSP yağlı daldırılmış devre kesici, transformatonun ikincil sargısına monte edilir, yalıtım ve ark söndürme için yağ kullanır; böylece elektrik sistemlerini arızalardan korur.

Daha Fazla Oku

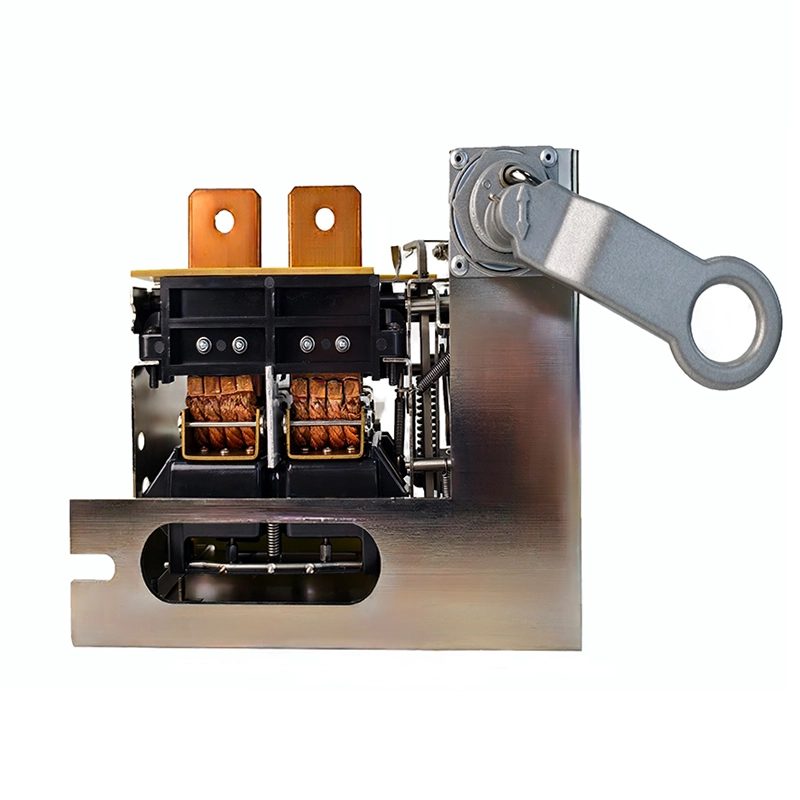

Tek fazlı 625A CSP devre kesici ön görünümü 150KVA

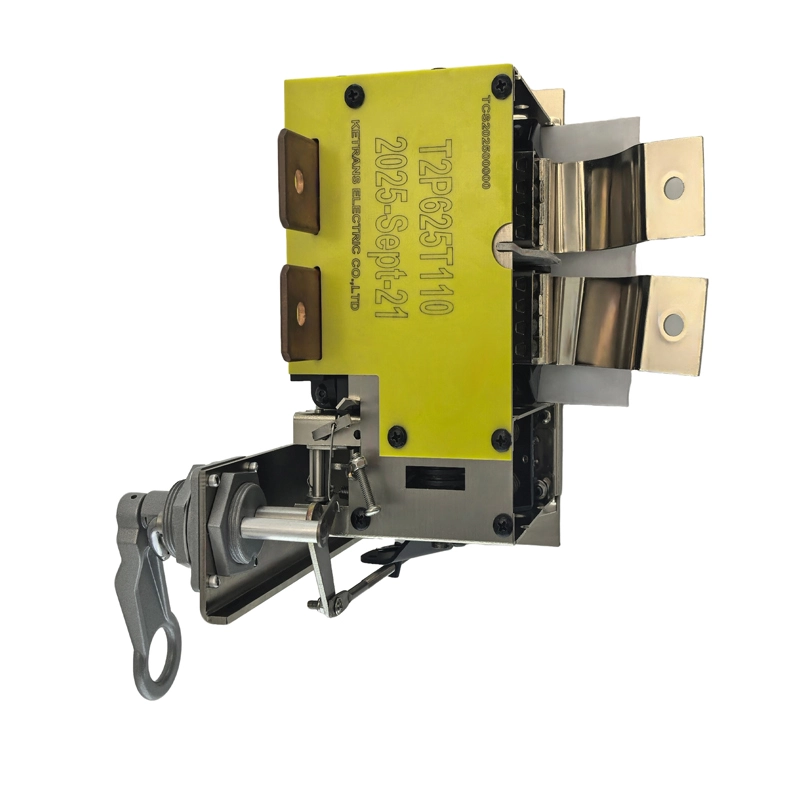

Tek fazlı 625A CSP devre kesici 150KVA yan detayı

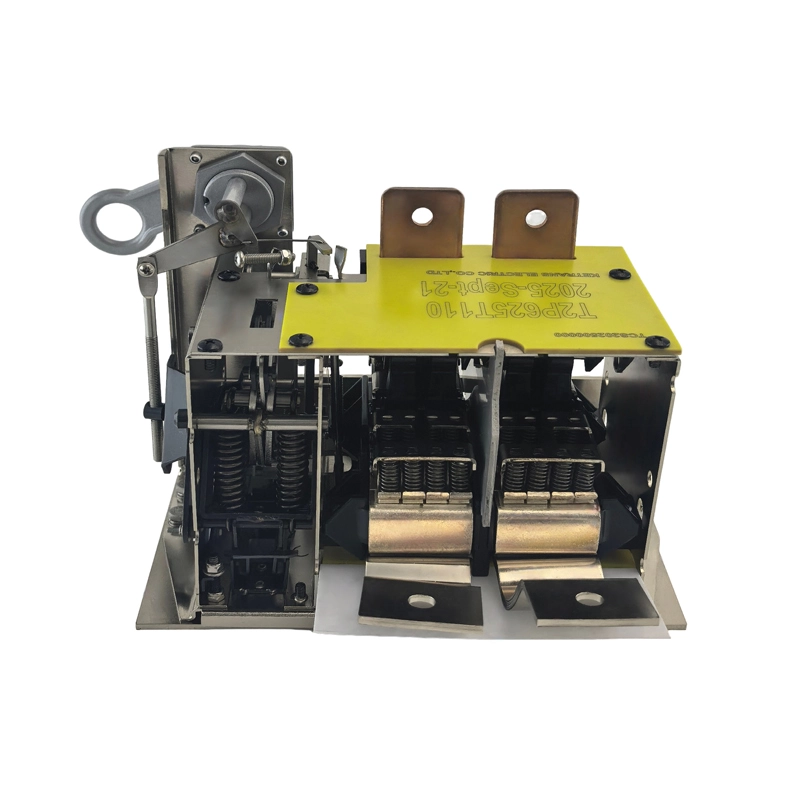

625A Tek Fazlı CSP Yağ Daldırılmış Transformatör Devre Kesicisinin arka görünümü, Bakır kablo terminalleri gösteriliyor

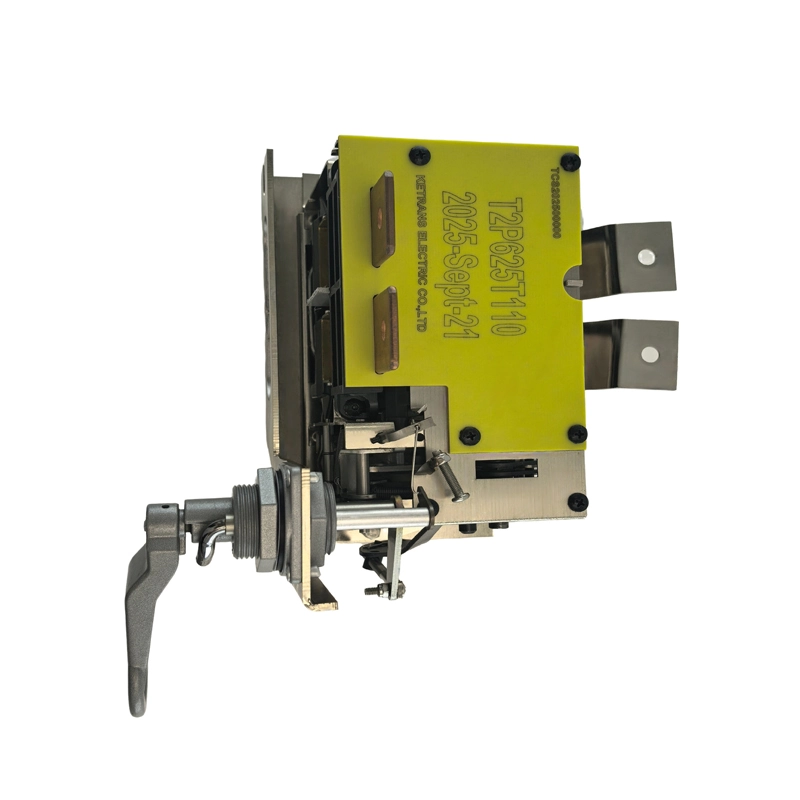

Tek fazlı 625A CSP devre kesici 150KVA üst görünüm

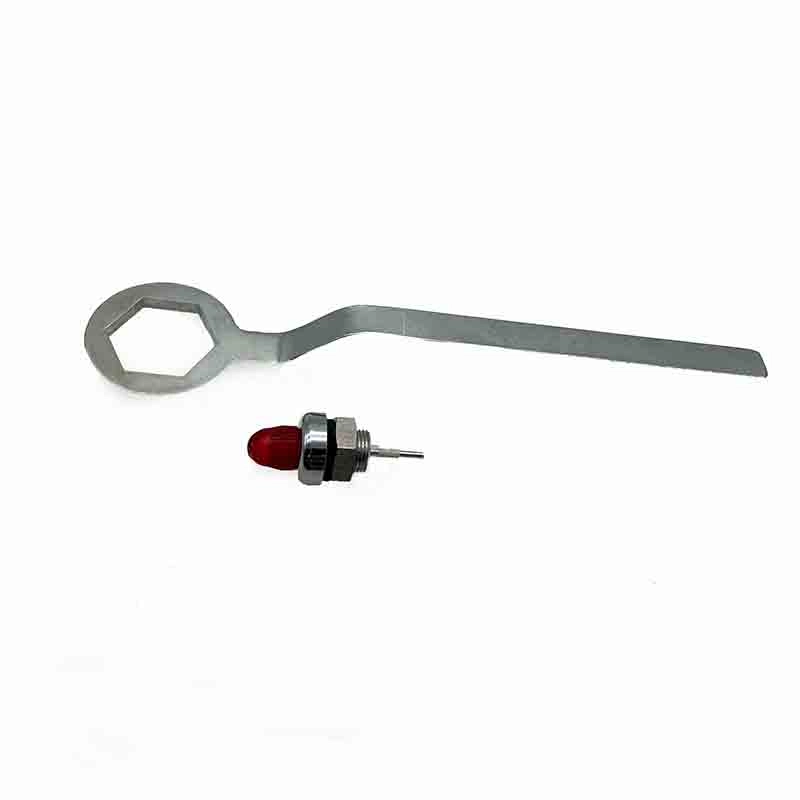

CSP devre kesici takılması için anahtarlar

Teklif Talep Et

Düşük kayıp, Yüksek kesinti kapasitesi

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance

Tam Sertifika

Teknik Özellikler

Model	T2P625T110
Derecelendirilmiş Güncel	625A
Transformer için	150KVA
Nominal Voltaj	240V
Trip Temp.	110°C, 120°C, 130°C
Faz	1F
Montaj Deliği Çapı	35mm
Montaj Yüzeyi	CURVED/DÜZ

Standartlar Ürün Boyutu Video & Photos SSS

Standartlar

❖ Referans Standartları:

ANSI C 57.109-2018 (lEEE Std c57.109-1993 revizyonu) sıvı daldırılmış Transformatör Arıza-Akım Süresi için lEEE Rehberi
lEEE Standardı C37.91 -2008, Güç Transformatörlerini Korumak İçin LEEE Rehberi.
IEEE Standardı C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
IEEE C37.13-2015 /IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Bölüm 2: Devre kesiciler.
PLN D30.002-2008(Endonezya)CSP transformatörleri için spesifikasyon

❶ Teknik Özellikler ve Veri Sayfası

Tek fazlı trafolar için kullanılan tek fazlı devre kesiciler vardır. Devre kesiciler, transformatonun ikincil sargısına monte edilir, aşırı yük ve kısa devre koruması için kullanılır.

Model	Güncel (A)	Derecelendirme (KVA)	Voltaj (V)	Sinyal ışığı	Acil durum anahtarı (aşırı yük)	Manyetik koruma	Direnç (Ω) 25°C 2 kutupta	85°C 2 kutupta kaybı (W)
T2P520TXXX	520	125	240	Evet	Evet	Evet	190	63
T2P520TXXX	520	125	240	Evet	Evet	Evet	190	63
T2P625TXXX	625	150	240	Evet	Evet	Evet	190	90
T2P625TXXX	625	150	240	Evet	Evet	Evet	190	90
T2P700TXXX	700	167	240	Evet	Evet	Evet	190	114
T2P700TXXX	700	167	240	Evet	Evet	Evet	190	114

Not:

T2P520TXXX,T means USA style,2P means 2 Pole,"520" means current,"TXXX" means trip temperature, for example “T120"means the trip temperature is 120℃ . Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
Ve direnç ve kayıplara karşı %10 tolerans var, acil durum toleransı: /-%10.

❷ Tüm CSP Yağ Tipi Devre Kesiciler için elektrik spesifikasyonu

Maksimum Voltaj	Güç Frekansı Testi (bir dakika) 50/60HZ	Yıldırım İmtüssü Testi	Yalıtım Direnci (5000V)	Normal Kesinti Kapasitesi
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kesinti Kapasitesi

Model	Güncel (A)	Kesinti Kapasitesi (KA)
T2P520TXXX	520	20KA
T2P520TXXX	520	20KA
T2P625TXXX	625	20KA
T2P700TXXX	700	20KA

❹ Trip Sıcaklığı ve Bi-Metal Sıcaklığı Yağa Yükselir

(Trip sıcaklığı = Bi-metal trip sıcaklığı)

Hayır.	Bimetal ID	Güncel (I: A)	Bi-metal amper tepki faktörü (J: °C/A²)	Bi-metal sıcaklığının yağa yükselmesi (ΔT: °C)	Yağ sıcaklığı (Yerine: °C)	Bi-metal sıcaklığı (T: °C)
01	520	520	0.0000185	5.0	To	5.0 To
02	625	625	0.0000128	5.0	To	5.0 To
03	700	700	0.0000122	6.0	To	6.0'dan To

T:Bi-metal sıcaklığı (°C)
ΔT:Bi-metal sıcaklığının yağa (°C) yükselmesi
Yağ sıcaklığı(°C)
I: Bi-metal trip(A)'daki akım akışı
J:Bi-metal amper yanıt faktörü (J:°C /a²)
ΔT=I²*J
T= ΔT To
Not: Bi-metal sıcaklığı, sigortanın açılma sıcaklığı ayarına ulaştığında, sigorta devreye girer.

Ürün Boyutu

Ana Boyutlar Genel Bakış

Aşağıdaki çizimler yalnızca kısmi ürün boyutlarını gösterir.
Tam mühendislik çizimleri veya tam teknik özellikler için lütfen bizimle iletişime geçin: [📪nancywang@ketranele.com].
Video & Photos

Kurulum videosu

Uygulama
SSS

S1: 167VA transformatör için 35mm montaj delikli tek fazlı CSP devre kesiciniz var mı?

C1:Evet, biz kaynak fabrikasıyız, CSP tek fazlı direkli ve pada monte edilmiş transformatör devre kesicisi üretiminde uzmanlaşmışız, büyük dağıtım transformatörleri için koruma cihazını sağlıyoruz.

S2: CSP sigortası transformatörü nasıl korur?

C2:Aşırı yüklenme veya kısa devre olduğunda transformatörü devreden ayırır.

S3: CSP sigortaları farklı trafat kapasitelerine göre özelleştirilebilir mi?

C3:Evet, farklı derecelerle tek faz ve üç fazlı modellerde mevcut.

S4: Yağa batırılmış bir kırıcının avantajları nelerdir?

C4:Yüksek güvenilirlik, stabil yalıtım ve uzun hizmet ömrü sağlar.

S5: Düşük voltajlı CSP Büyük devre kesici 167KVA/800A/120-240V için MOQ nedir?

C5: 1 birim kabul edilebilir.
